PCB in elektronica: ontwerpsoftware, IPC-standaarden, signaalintegriteit en ITAR-compliance

Wat is een PCB in Elektronica

Een printplaat (PCB) vormt de structurele en elektrische basis van vrijwel elk elektronisch apparaat. Het is een plat bord – meestal gemaakt van FR-4 glasvezelversterkt epoxylaminaat – dat elektronische componenten mechanisch ondersteunt en elektrisch met elkaar verbindt via een netwerk van geleidende koperen sporen, pads en via’s die op het oppervlak en de binnenlagen zijn geëtst of afgezet. Zonder de PCB zou moderne elektronica zoals wij die kennen onmogelijk zijn : het vervangt de point-to-point-bedrading van vroege elektronica door een compacte, herhaalbare en produceerbare structuur.

Een PCB vervult tegelijkertijd drie fundamentele rollen. Ten eerste biedt het het fysieke platform waarop componenten – weerstanden, condensatoren, geïntegreerde schakelingen, connectoren en honderden andere onderdelen – worden gemonteerd en gesoldeerd. Ten tweede creëert het de elektrische paden waardoor signalen en stroom met precisie tussen deze componenten kunnen reizen. Ten derde voert het deze routering uit in een formaat dat in massa kan worden geproduceerd met consistente kwaliteit op schaal, van consumentenelektronica die voor miljarden wordt verzonden tot ruimtevaarthardware die in afzonderlijke eenheden wordt geproduceerd.

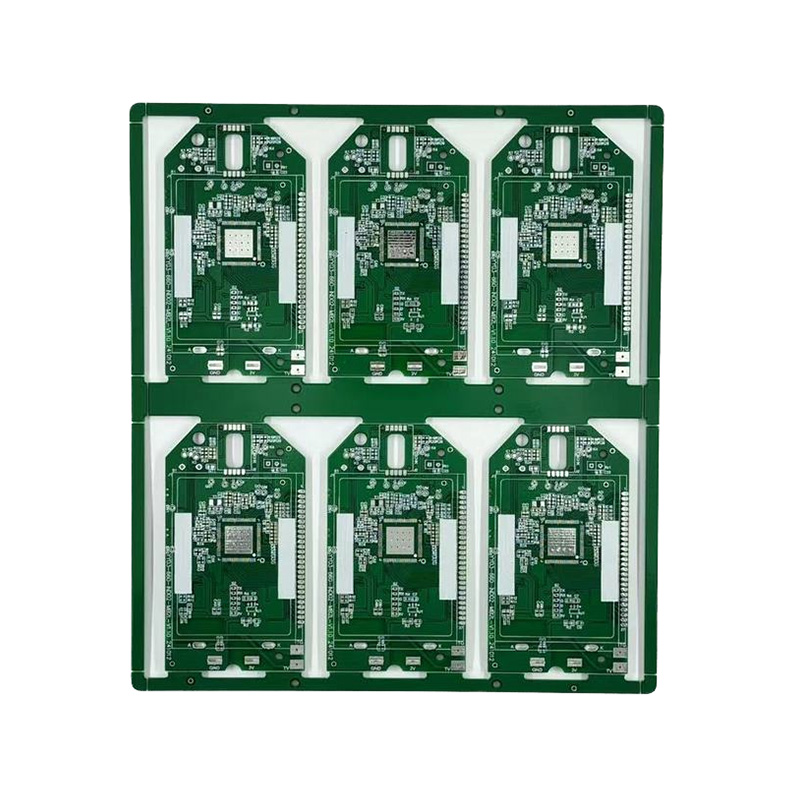

PCB's worden gecategoriseerd op basis van het aantal lagen en de constructie. Enkellaagse platen hebben aan één kant sporen en komen veel voor in goedkope consumentenproducten. Dubbelzijdige platen gebruiken beide oppervlakken. Meerlaagse PCB's - doorgaans 4, 6, 8 of meer lagen - zijn standaard in elke toepassing waarbij componenten met een hoge dichtheid, gecontroleerde impedantie, vermogensintegriteitsvlakken of snelle digitale signalen betrokken zijn. High-density interconnect (HDI)-borden gaan nog een stap verder, door gebruik te maken van microvias en fine-pitch-functies om meer circuits in een kleinere footprint te verpakken, zoals te zien is in smartphones en wearables.

Naast de standaard stijve FR-4-constructie gebruiken flexibele PCB's (flexcircuits) polyimidesubstraten om buigen en vouwen in driedimensionale vormen mogelijk te maken - essentieel in medische apparatuur, bedrading in de lucht- en ruimtevaart en compacte consumentenelektronica. Rigid-flex-platen combineren beide technologieën in één enkele montage, waardoor connectoren worden geëlimineerd en het gewicht en de faalpunten in veeleisende omgevingen worden verminderd.

PCB-schemaontwerpsoftware: tools en waarvoor ze het beste zijn

Schematische weergave is het startpunt van PCB-ontwerp: het definieert de logische verbindingen tussen componenten voordat een fysieke lay-out begint. Het schema wordt vervolgens gebruikt om een ​​netlijst te genereren die de PCB-lay-outtool aanstuurt. Het kiezen van de juiste EDA-software (elektronische ontwerpautomatisering) heeft niet alleen invloed op de ontwerpervaring, maar ook op DFM-resultaten (design for manufacturability), samenwerkingsworkflows en nalevingsdocumentatie.

De belangrijkste platforms voor professioneel PCB-ontwerp zijn:

• Altium-ontwerper: De dominante keuze in professionele hardware-engineering. Bekend om zijn uniforme schema-naar-layout-omgeving, krachtig bibliotheekbeheer en uitgebreide ontwerpregelcontroles (DRC's). De ActiveBOM- en MCAD-co-designfuncties worden vooral gewaardeerd in workflows voor productontwikkeling. De licentiekosten zijn hoog, maar de diepgaande functionaliteit rechtvaardigt dit voor fulltime PCB-ingenieurs.
• KiCad: Het toonaangevende open-source EDA-platform. Versie 7 en hoger hebben een groot deel van de kloof gedicht met commerciële tools, die een capabele schema-editor, 3D-visualisatie, differentiële paarrouting en een groeiende gemeenschapsbibliotheek bieden. Wordt veel gebruikt in startups, open-hardwareprojecten en academische instellingen.
• Cadans OrCAD / Allegro: OrCAD wordt veel gebruikt voor het vastleggen van schema's in ingenieursbureaus, terwijl Allegro de geavanceerde lay-outtool is die de voorkeur geniet voor complexe meerlaagse borden en snelle signaalintegriteitswerkzaamheden. Dankzij de sterke SPICE-simulatie-integratie is OrCAD een favoriet voor ontwerpteams met analoge en gemengde signalen.
• Mentor PADS / Xpeditie: Veel voorkomend in auto- en industriële elektronica. PADS is een middenklasse-optie voor kleinere teams; Xpedition is op bedrijfsniveau met een sterke, op beperkingen gebaseerde lay-out voor hogesnelheids- en RF-toepassingen.
• EasyEDA / Fusion 360-elektronica: Cloudgebaseerde platforms die geschikt zijn voor prototyping, hobbywerk en teams die snelle workflows van ontwerp tot fabricage nodig hebben. EasyEDA is nauw geïntegreerd met de assemblageservice van JLCPCB, waardoor fabricage met één klik rechtstreeks vanuit de ontwerpomgeving mogelijk is.

Ongeacht de gereedschapskeuze moet het schema volledige en nauwkeurige componentwaarden, referentie-aanduidingen en pintoewijzingen bevatten - fouten in het schema verspreiden zich rechtstreeks naar het vervaardigde bord . De meeste professionele workflows dwingen een formele schematische beoordeling af aan de ontwerpspecificatie voordat de lay-out begint.

IPC-normen voor PCB-ontwerp: wat ze omvatten en waarom ze ertoe doen

IPC (voorheen het Institute for Printed Circuits, nu kortweg IPC – Association Connecting Electronics Industries) publiceert de wereldwijd geaccepteerde normen die het ontwerp, de fabricage, de assemblage en de inspectie van PCB's regelen. Naleving van de IPC-normen is in de meeste professionele en gereguleerde sectoren niet optioneel — het is contractueel vereist door OEM's, defensiebedrijven en fabrikanten van medische apparatuur, en wordt regelmatig gecontroleerd.

IPC-A-610 en J-STD-001 definiëren drie productklassen: Klasse 1 (algemene elektronica), Klasse 2 (specifieke service-elektronica) en Klasse 3 (hoge betrouwbaarheid, inclusief militair en medisch). Klasse 3 stelt de strengste eisen aan soldeerverbindingen, reinheid en vakmanschap , en vraagt om gecertificeerde IPC-operators en inspecteurs (CIS/CIT) op de productievloer. Het specificeren van de verkeerde klasse – of het helemaal niet specificeren ervan – is een veel voorkomende bron van kwaliteitsgeschillen tussen kopers en contractfabrikanten.

Signaalintegriteit in PCB-ontwerp: kernprincipes en veelvoorkomende faalmodi

Signaalintegriteit (SI) verwijst naar de kwaliteit van een elektrisch signaal terwijl het door de PCB reist - in het bijzonder of het op zijn bestemming aankomt met voldoende amplitude, timingnauwkeurigheid en vorm om correct te worden geïnterpreteerd door het ontvangende apparaat. Nu kloksnelheden en datasnelheden in het gigahertz-bereik zijn gestegen, is de signaalintegriteit van een nicheprobleem naar een reguliere ontwerpdiscipline verschoven. Een bord dat de DRC doorstaat en er qua lay-out correct uitziet, kan nog steeds de functionele tests niet doorstaan ​​vanwege SI-problemen die onzichtbaar zijn voor het oog.

De meest voorkomende problemen met de signaalintegriteit en hun oplossingen op ontwerpniveau zijn onder meer:

• Impedantie-discontinuïteiten: Elke verandering in de spoorgeometrie (breedteovergangen, via's, connectoren, stubs) creëert een lokale impedantieverandering die gedeeltelijke signaalreflectie veroorzaakt. Gecontroleerde impedantieroutering (typisch 50Ω voor single-ended, 100Ω differentieel) en via stub-mitigatie (terugboren of blinde via's) zijn standaard tegenmaatregelen.
• Overspraak: Elektromagnetische koppeling tussen aangrenzende sporen veroorzaakt ruis op stille lijnen. Het vergroten van de spoorafstand (3W-regel: ruimte gelijk aan 3x spoorbreedte van rand tot rand), het gebruik van grondbewakingssporen en het routeren van hogesnelheidssignalen op binnenlagen tussen grondvlakken verminderen allemaal de overspraak.
• Discontinuïteiten van het retourpad: Hoogfrequente retourstromen volgen het pad van de minste inductie - direct onder hun voorwaartse stroomspoor op het referentievlak. Insnijdingen, sleuven of vlakveranderingen die dit retourpad onderbreken, dwingen de stroom tot een omweg, waardoor een lusantenne ontstaat die EMI uitstraalt en ruis in andere circuits injecteert.
• Scheefheid in differentiële paren: Differentiële signalering (PCIe, USB, HDMI, DDR, LVDS) is afhankelijk van de elektrische lengte van beide geleiders. Lengte-mismatch introduceert scheefheid – een timing-offset tussen de P- en N-signalen – die de marge van het oogdiagram verslechtert en de bitfoutenkans verhoogt. De meeste EDA-tools dwingen het matchen van differentiële paarlengtes af via interactieve routeringsbeperkingen.
• Ruis van het stroomleveringsnetwerk (PDN): Onvoldoende bypass-capaciteit of slecht geplaatste ontkoppelcondensatoren zorgen voor spanningsschommelingen op stroomrails wanneer IC's schakelen. Dit manifesteert zich als grondstuiteren, voedingsruis en verhoogde jitter in kloksignalen. PDN-analysetools modelleren impedantie versus frequentie om de selectie en plaatsing van condensatoren te begeleiden.

Simulatie vóór de lay-out (met behulp van IBIS-modellen en transmissielijncalculators) en extractie na de lay-out (met behulp van 3D-elektromagnetische veldoplossers zoals Ansys HFSS of Cadence Sigrity) zijn standaardpraktijken op hogesnelheidsborden. Bij datasnelheden boven 10 Gbps, SI-analyse is geen verificatiestap na het ontwerp; het is vanaf de eerste dag een input voor de stackup- en routeringsstrategie.

Snelle PCB-assemblage: wat de doorlooptijden drijft en hoe u deze kunt comprimeren

PCB-assemblage met snelle levertijden – het leveren van functionele borden binnen 24 uur tot 5 dagen in plaats van de standaard 10 tot 15 werkdagen – is een concurrentiedifferentiator geworden onder contractfabrikanten (CM's) die prototyping, NPI en dringende productievereisten bedienen. Door te begrijpen wat de doorlooptijden van de assemblage feitelijk drijft, kunnen kopers slimmere keuzes maken in plaats van eenvoudigweg hogere tarieven te betalen voor diensten die mogelijk geen snellere resultaten opleveren.

De belangrijkste factoren die bijdragen aan de doorlooptijd van de montage zijn:

• Fabricage van kale platen: Standaard FR-4 meerlaagse platen (tot 8 lagen) kunnen binnen 24-48 uur worden vervaardigd door sneldraaiers. Geavanceerde constructies – HDI, Rogers-laminaten, ondergrondse via's, gecontroleerde impedantie – voegen 1 tot 5 dagen toe, afhankelijk van de complexiteit.
• Beschikbaarheid van componenten: Dit is doorgaans de langste doorlooptijdvariabele. Een ontwerp dat vertrouwt op componenten uit één bron of toegewezen componenten kan de montage wekenlang vertragen, ongeacht de CM-mogelijkheden. Het opbouwen van een stuklijst rond onderdelen die op voorraad zijn bij grote distributeurs (Digi-Key, Mouser, Arrow) verbetert de voorspelbaarheid van de doorlooptijd aanzienlijk.
• Programmeren en testen: In-circuit testen (ICT), functionele tests of firmwareprogrammering voegen tijd toe die grotendeels vastligt, ongeacht de batchgrootte. Bij zeer kleine prototyperuns kan de testopzettijd de montagetijd overschrijden.
• Documentatiekwaliteit: Onvolledige of dubbelzinnige Gerber-bestanden, ontbrekende centroid-gegevens of een onopgeloste stuklijst zorgen voor technische vragen die dagen toevoegen aan elke snelle klus. Het indienen van schone, complete pakketten – inclusief montagetekeningen, goedgekeurde leverancierslijsten en een opgeloste stuklijst – is de meest beheersbare manier om de doorlooptijd te verkorten die de koper ter beschikking heeft.

CM's die echte 24-uursmontage aanbieden, houden doorgaans een consignatie-inventaris bij van gewone passieve componenten (0402/0603-weerstanden en condensatoren in de E24/E96-serie), draaien dubbele ploegendienst SMT-lijnen en hebben een technisch team op afroep om DFM-vragen op te lossen zonder knelpunten tijdens kantooruren. Voor productiehoeveelheden vereist de echte fast-turn-mogelijkheid het vooraf positioneren van materiaal en het vooraf plannen van de machinetijd; ad-hoc spoedklussen op productieschaal zijn zelden betrouwbaar.

ITAR-compatibele PCB-productie: reikwijdte, verplichtingen en waar u op moet letten in een CM

De International Traffic in Arms Regulations (ITAR) is een Amerikaans regelgevingskader dat wordt beheerd door het Directorate of Defense Trade Controls (DDTC) van het ministerie van Buitenlandse Zaken. Het controleert de export en import van defensieartikelen, defensiediensten en gerelateerde technische gegevens die zijn vermeld in de United States Munitions List (USML). PCB's die zijn ontworpen of gebruikt in militaire, satelliet-, wapen- of bepaalde systemen voor tweeërlei gebruik, worden vaak door ITAR gecontroleerd , en elke CM die technische gegevens voor deze borden vervaardigt, assembleert of zelfs verwerkt, moet voldoen aan de ITAR-vereisten.

ITAR-naleving voor een PCB-contractfabrikant brengt verschillende specifieke verplichtingen met zich mee:

• Registratie bij DDTC: Elk Amerikaans bedrijf dat door ITAR gecontroleerde defensieartikelen vervaardigt, exporteert of bemiddelt, moet zich registreren bij de DDTC. Deze registratie moet actueel zijn en jaarlijks worden vernieuwd.
• Buitenlandse nationale toegangscontroles: ITAR beperkt de toegang tot gecontroleerde technische gegevens – inclusief PCB Gerber-bestanden, ontwerpdocumentatie en montagetekeningen – tot Amerikaanse staatsburgers (burgers, wettige permanente inwoners of degenen aan wie een beschermde status is verleend). CM's moeten over gedocumenteerde procedures beschikken om te voorkomen dat buitenlanders toegang krijgen tot door ITAR gecontroleerde gegevens zonder een exportvergunning of toepasselijke vrijstelling.
• Fysieke segregatie: Door ITAR gecontroleerde werkruimtes, opslagsystemen en dataservers moeten fysiek of logisch gescheiden zijn van niet-ITAR-werkzaamheden om onbedoelde openbaarmaking te voorkomen.
• Uitstroom onderaannemers: Als een ITAR-geregistreerde CM een deel van het werk – het maken van blank karton, conformal coating, testen – uitbesteedt aan een onderaannemer, vervallen de ITAR-verplichtingen. De primaire CM is ervoor verantwoordelijk dat onderaannemers ook ITAR-geregistreerd zijn en aan de regels voldoen.
• Registratie: ITAR vereist dat fabrikanten gedurende minimaal vijf jaar gegevens bijhouden van alle transacties waarbij door ITAR gecontroleerde artikelen betrokken zijn.

Bij het kwalificeren van een ITAR-compatibele PCB CM moeten kopers een kopie aanvragen van de huidige DDTC-registratie van de leverancier, hun Technology Control Plan (TCP) bekijken en verifiëren dat de beveiligingssituatie van hun faciliteit – inclusief IT-systemen, bezoekerstoegang en screening van werknemers – overeenkomt met het classificatieniveau van het werk dat wordt geplaatst. De straffen voor ITAR-overtredingen zijn streng : civielrechtelijke boetes tot $1 miljoen per overtreding en strafrechtelijke sancties, inclusief uitsluiting van toekomstige overheidscontracten. Het doorlichten van de ITAR-houding van een CM vóór de programmatoekenning, en niet na de eerste artikelinspectie, is de standaardaanpak in de sector.
