Het balanceren van signaalintegriteit, stroomverdeling en impedantie in meerlaags PCB-stapelontwerp
Het belang van een wetenschappelijk stapelontwerp
Bij snel elektronisch ontwerp is de configuratie van lagen in a Meerlaagse printplaat is de basis voor elektrische prestaties. Een wetenschappelijke stapeling doet meer dan alleen sporen ordenen; het fungeert als de primaire verdediging tegen elektromagnetische interferentie (EMI) en zorgt voor een stabiele stroomtoevoer.
- Signaalretourpadbeheer: Door signaallagen naast solid ground planes (GND) te plaatsen, zorgen we voor een zo kort mogelijk retourpad. Dit vermindert de lusinductie en verlaagt de EMI-straling aanzienlijk.
- Impedantiecontrole: Nauwkeurige controle over de dikte van het diëlektrische materiaal (Prepreg en Core) en de spoorbreedte zorgt voor een consistente karakteristieke impedantie (bijvoorbeeld 50Ω single-ended of 100Ω differentieel), wat van cruciaal belang is voor snelle datatransmissie.
- Vermogensontkoppeling: Door stroom- (VCC) en grondvlakken dicht bij elkaar te plaatsen, ontstaat er vlakcapaciteit, die helpt hoogfrequente ruis te filteren en het Power Delivery Network (PDN) te stabiliseren.

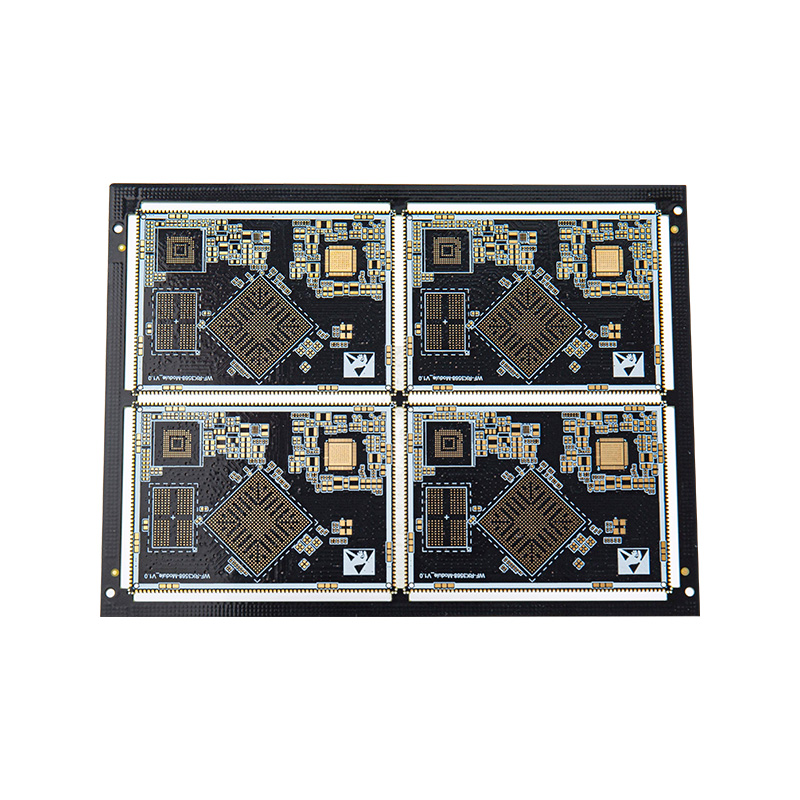

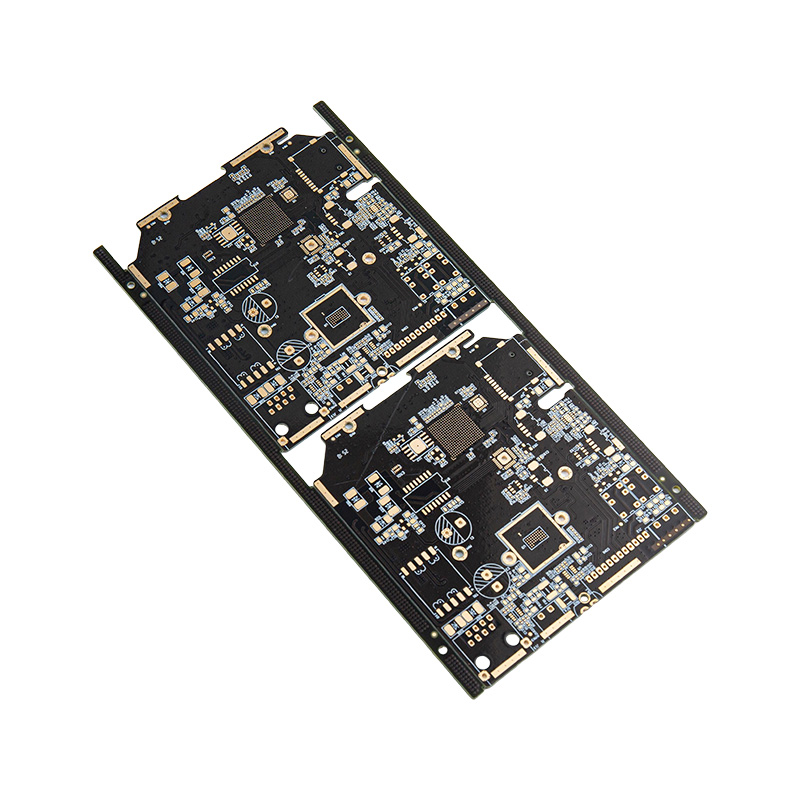

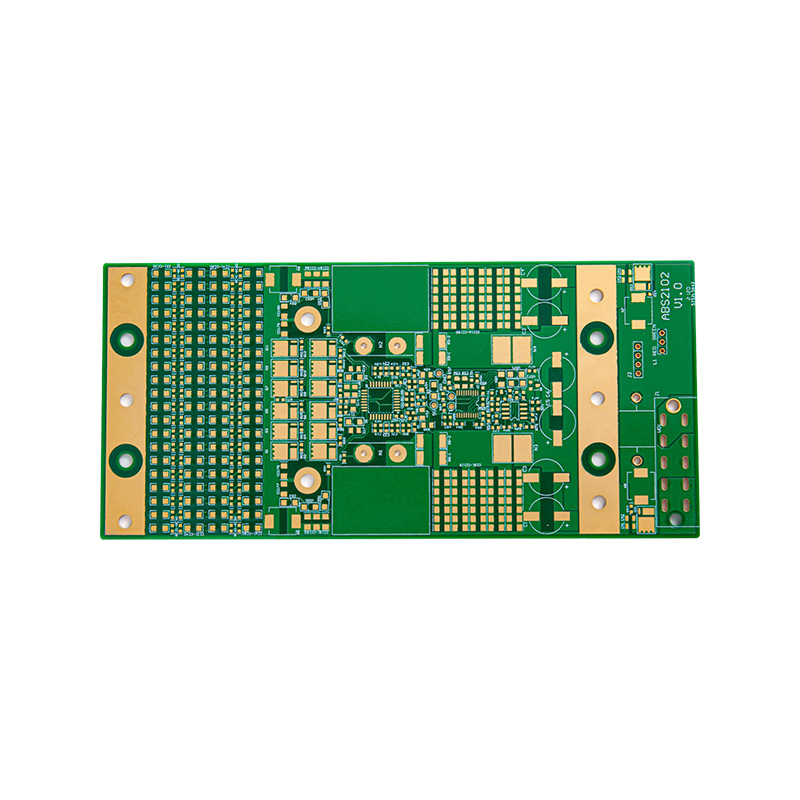

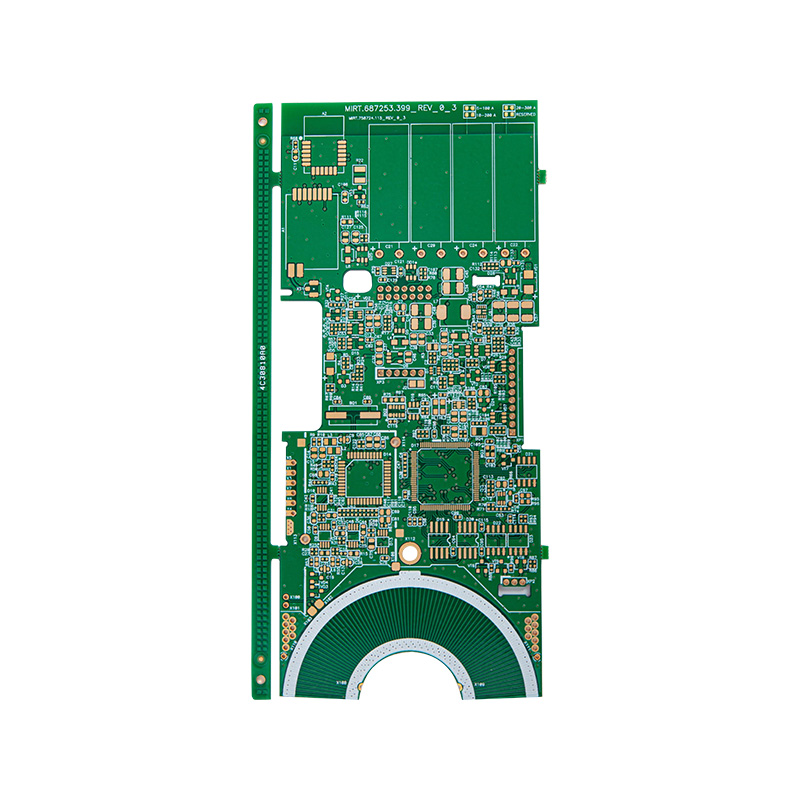

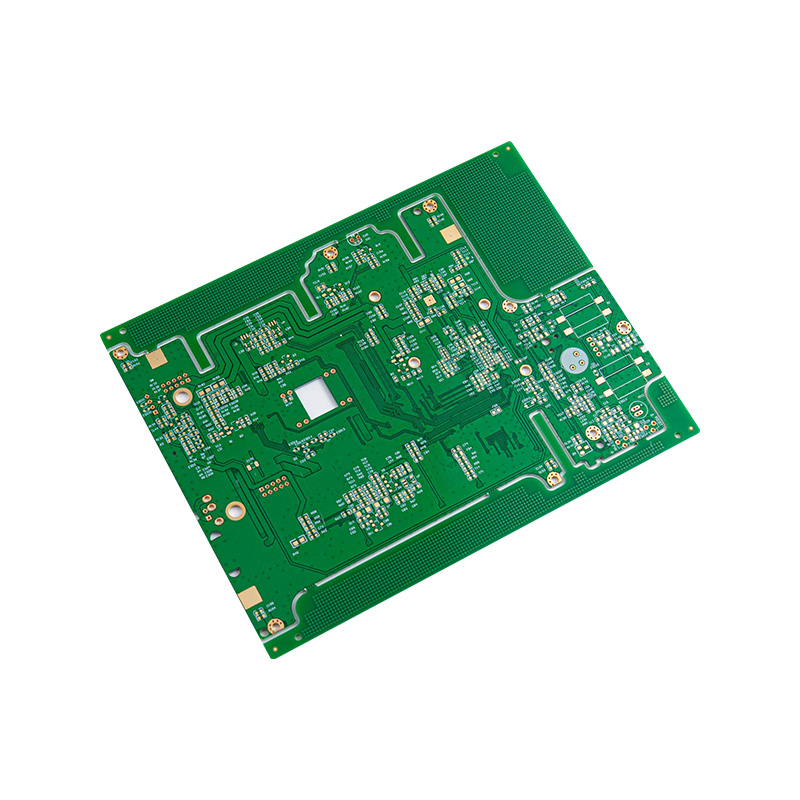

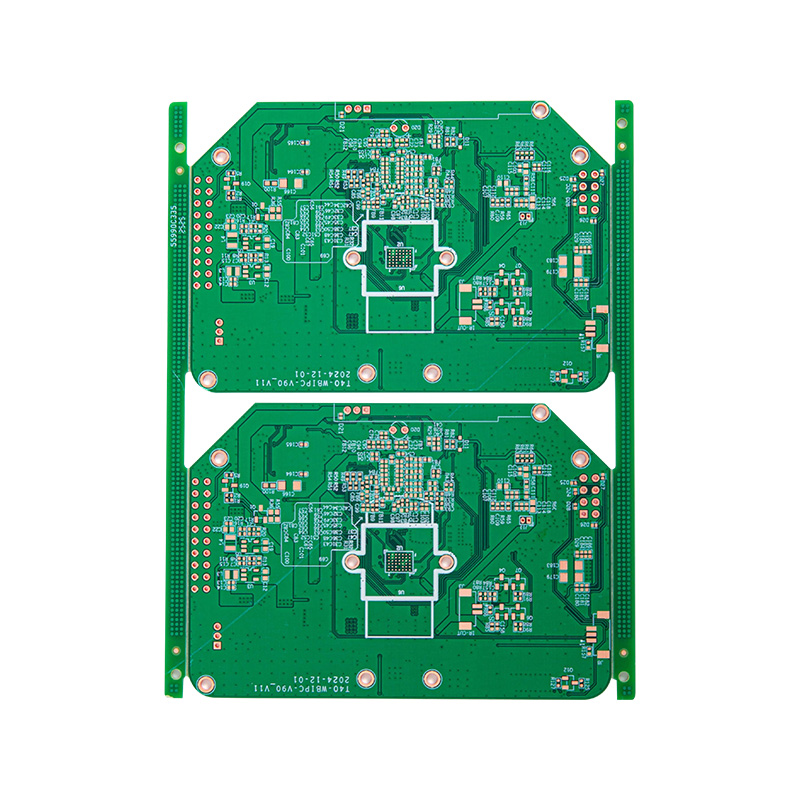

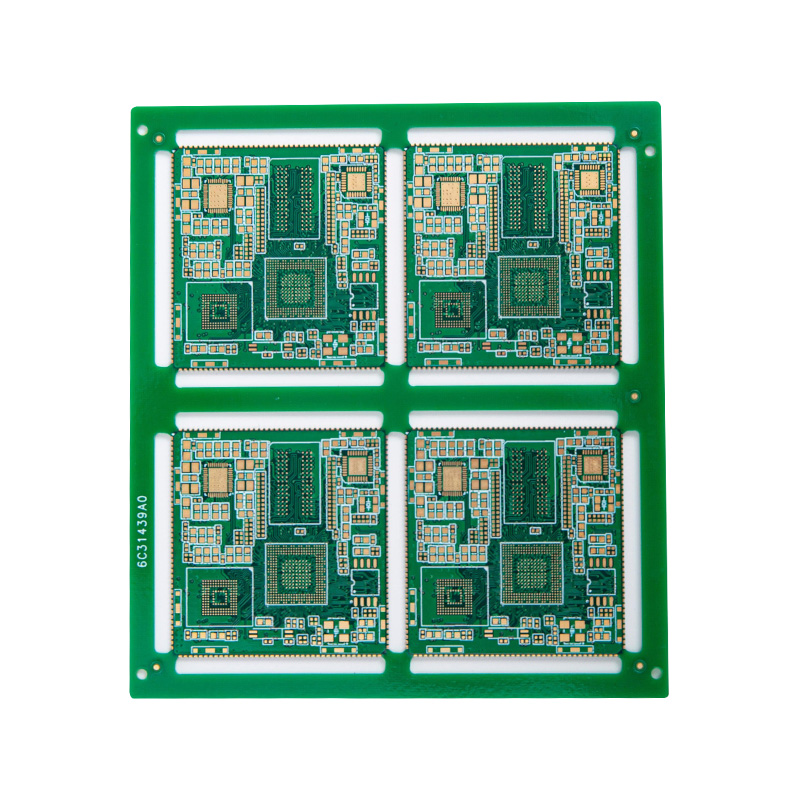

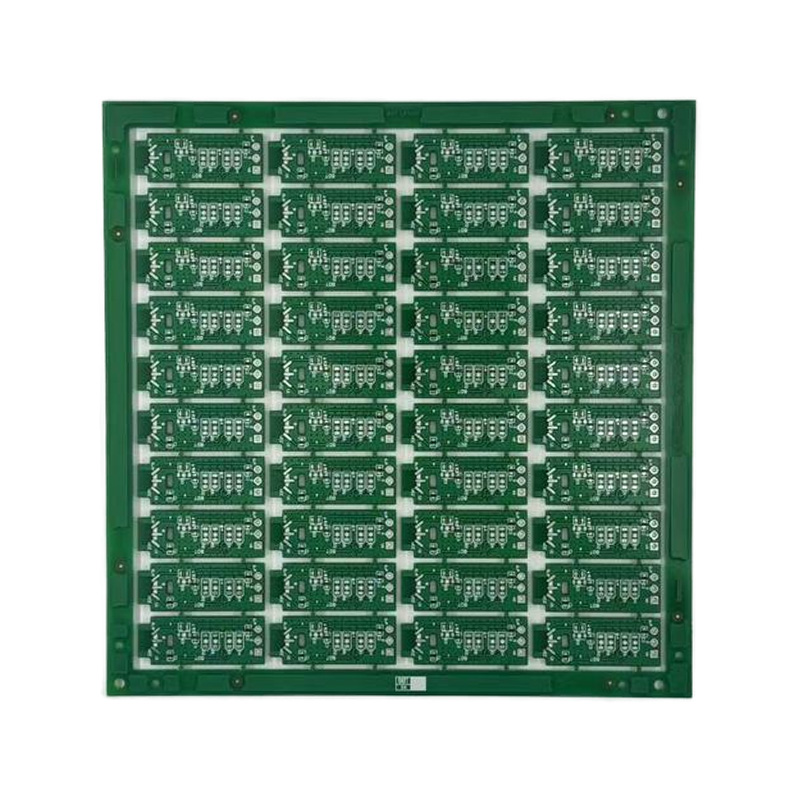

Anhui Hongxin elektronische technologieco., Ltd. , gevestigd in het China PCB Industrial Park in Guangde, brengt meer dan een decennium aan expertise mee voor complexe meerlaagse projecten. Onze faciliteit beslaat 20.000 vierkante meter en wordt beheerd door een team van professionele ingenieurs met meer dan 15 jaar ervaring. Wij zijn gespecialiseerd in het produceren van platen van 1 tot 32 lagen, waarbij gebruik wordt gemaakt van geavanceerde materialen zoals hoog-Tg FR-4, hoogfrequente laminaten en hybride diëlektrische structuren om aan de meest veeleisende stapelvereisten te voldoen.
Vergelijking van technische parameters: standaard versus hoogwaardige meerlaagse PCB's
Het selecteren van de juiste parameters is essentieel voor het balanceren van kosten en prestaties. Hieronder vindt u een vergelijking van typische specificaties die door ons technische team zijn afgehandeld:
| Functie | Standaard meerlaagse printplaat | Hoge precisie meerlaags (Hongxin) | Ontwerpvoordeel |
| Aantal lagen | 4 - 8 lagen | Maximaal 32 lagen | Ondersteunt routering met ultrahoge dichtheid |
| Impedantie tolerantie | ±10% | ±5% (strikte controle) | Zorgt voor signaalintegriteit voor snelle I/O |
| Min. Diëlektrische dikte | 4 mil | 2,5 miljoen | Sterkere capacitieve koppeling voor PDN |
| Via technologie | Alleen doorgaand gat | Blinde en begraven via's / HDI | Vermindert de parasitaire capaciteit en bespaart ruimte |
| Nauwkeurigheid van registratie | ±3 mil | ±1,5 mil | Voorkomt verkeerde uitlijning tussen de lagen bij aantallen lagen |
Veelgestelde vragen (FAQ)
Vraag 1: Hoe ondersteunt Anhui Hongxin elektronische technologieco., Ltd. rapid prototyping voor complexe meerlaagse ontwerpen?
Wij begrijpen dat de time-to-market van cruciaal belang is. Anhui Hongxin elektronische technologieco., Ltd. biedt uiterst nauwkeurige rapid prototyping-diensten. We kunnen platen met 4 tot 8 lagen binnen 9 tot 20 dagen leveren, en zelfs voor zeer complexe platen met 16 tot 32 lagen hanteren we een efficiënte periode van 25 tot 45 dagen. Onze gestroomlijnde workflow van ontwerp tot productie, ondersteund door ISO9001- en IATF16949-certificeringen, zorgt ervoor dat snelheid nooit ten koste gaat van de kwaliteit.
Vraag 2: Welke materialen gebruikt Anhui Hongxin elektronische technologieco., Ltd. voor toepassingen met hoge frequentie of hoge temperaturen?
Onze materiaalinventaris is uitgebreid om aan verschillende industriële behoeften te voldoen. Anhui Hongxin elektronische technologieco., Ltd. maakt gebruik van basismaterialen, waaronder FR-4 (hoge Tg en halogeenvrij), hoogfrequente laminaten voor RF-toepassingen en metalen substraten voor thermisch beheer. We bieden ook hybride diëlektrische gelamineerde platen aan, waarmee klanten verschillende materialen in één stapel kunnen combineren om zowel de kosten als de hoogfrequente prestaties te optimaliseren.
Vraag 3: Kan Anhui Hongxin Electronic Technology Co., Ltd. zowel kleine batches als grootschalige wereldwijde bestellingen verwerken?
Ja. Met een fabriek van 20.000 vierkante meter en 110 toegewijde medewerkers, Anhui Hongxin elektronische technologieco., Ltd. heeft het veelzijdige vermogen om zowel kleine R&D-batches als grootschalige productiehoeveelheden te leveren. Ons verkoopnetwerk strekt zich al uit over Zuidoost-Azië, Europa en Amerika, ondersteund door UL-veiligheidscertificeringen en een toewijding aan professionele service die ons veel lof heeft opgeleverd op de wereldmarkt.
