Wanneer de enkelzijdige ruimte onvoldoende is voor complexe circuitinterconnectievereisten, bieden dubbelzijdige PCB's een klassieke en efficiënte oplossing. Ze vormen geleidende sporen aan beide zijden van een isolerend substraat en verbinden lagen met elkaar via gemetalliseerde via's, waardoor het circuitontwerp wordt bevrijd van de beperkingen van een enkel oppervlak en de lay-outvrijheid aanzienlijk wordt vergroot.

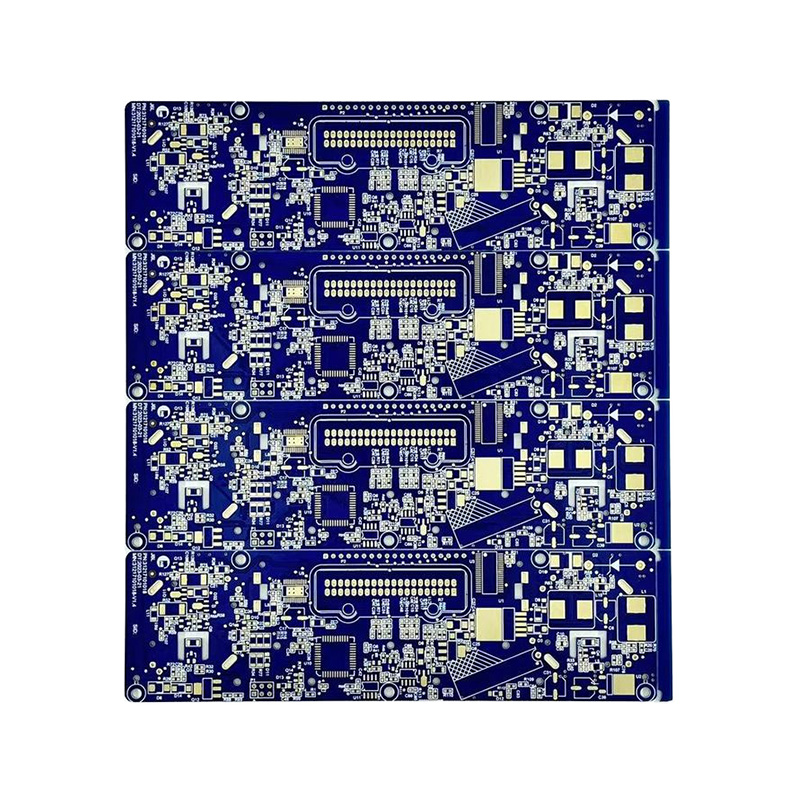

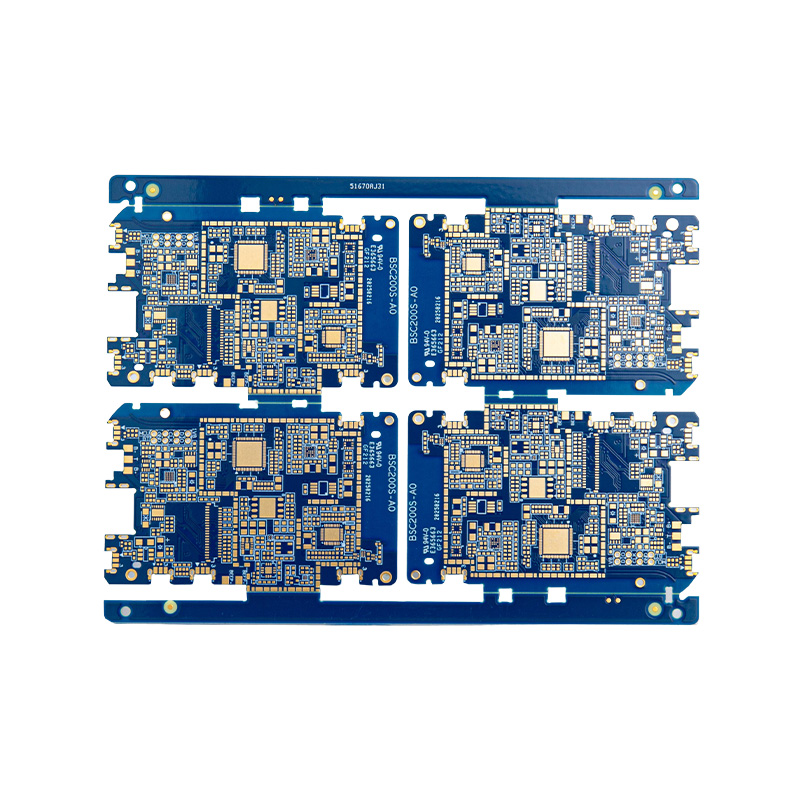

Neem deze dubbelzijdige vergulde printplaat als voorbeeld en deze illustreert het superieure vakmanschap van dit type printplaat. De kern maakt gebruik van het FR-4-materiaal van het merk Shengyi, dat uitstekende elektrische isolatie en mechanische sterkte biedt. Met een plaatdikte van 1,6 mm zorgt de afgewerkte koperdikte van 36 µm voor voldoende stroomvoerende capaciteit.

De productie van dit bord benadrukt het precieze trace-ontwerp (0,15 mm lijnbreedte/0,12 mm lijnafstand) en de minimale boordiepte van 0,3 mm, wat voldoet aan de eisen van bedrading met hoge dichtheid. Het oppervlak is behandeld met stroomloos nikkel-goud, waardoor een vlak soldeeroppervlak en een uitstekende oxidatieweerstand ontstaat, waardoor het ideaal is voor de daaropvolgende plaatsing van precisiecomponenten. Het koningsblauwe soldeermasker en de witte tekst vullen elkaar aan, waardoor het product een unieke uitstraling krijgt en tegelijkertijd duidelijke en leesbare markeringen worden gegarandeerd.

Deze volwassen en betrouwbare structuur maakt dubbelzijdige PCB's een ideale keuze voor het bereiken van een balans tussen stabiele prestaties en kosteneffectiviteit op verschillende gebieden, zoals industriële besturing, auto-elektronica en slimme huishoudelijke apparaten.

Over
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. is China Dubbelzijdige PCB Fabrikanten en Op Maat Gemaakt Dubbelzijdige PCB Bedrijf. Het is gevestigd in het China PCB Industrie Park, Guangde Economische Ontwikkelingszone, provincie Anhui. Opgericht in oktober 2013, beslaat onze fabriek 20.000 vierkante meter en heeft 110 medewerkers, waaronder meer dan 7 professionele ingenieurs met meer dan 15 jaar ervaring. De PCB-producten van het bedrijf omvatten 1-32 laags platen, hoge Tg-platen, dikke koperplaten, stijf-flex platen, hoogfrequente platen, hybride diëlektrische gelamineerde platen, begraven via platen, metaalgebaseerde platen en halogeenvrije platen. Hoge precisie PCB rapid prototyping is beschikbaar, met bulkorders voor enkel- en dubbelzijdige platen geleverd binnen 6-7 dagen, 4-8 laags platen binnen 9-20 dagen, 10-16 laags platen binnen 20-25 dagen, 16-32 laags platen binnen 25-45 dagen, HDI-platen binnen 25 dagen, en dubbelzijdige prototyping leverbaar binnen 24 uur. Wij zijn toegewijd aan het leveren van hoogwaardige producten en professionele diensten aan wereldwijde klanten, en wij hebben de capaciteit om zowel grote hoeveelheden als kleine series te leveren. De oppervlaktebehandelingsprocessen van onze producten zijn compleet. De basismateriaaltypen omvatten FR-1, 22F, CEM-1, CEM-3, FR-4 (met hoge Tg, halogeenvrij, enz.), hoogfrequente platen en metalen substraten. Alle producttypen hebben ISO9001, ISO14001, ISO45001, IATF16949 internationale kwaliteitsmanagementsysteemcertificeringen, evenals UL-veiligheidscertificeringen doorstaan. Ons verkoopnetwerk strekt zich uit van binnenlandse gebieden tot Zuidoost-Azië, Europa en Amerika. In de hevige marktconcurrentie hebben wij altijd hoge lof van klanten ontvangen.
Ere-certificaat
  • NQA
  • UL-certificaat
  • Productcertificering
  • Productcertificering
Nieuws
Dubbelzijdige printplaat Industriekennis

Optimalisatie van EMI-reductie en thermische distributie in dubbelzijdig PCB-ontwerp

Strategieën voor EMI-reductie en signaalintegriteit

In een Dubbelzijdige printplaat Door het beperkte aantal lagen is het beheer van elektromagnetische interferentie (EMI) een prioriteit. In tegenstelling tot meerlaagse borden met speciale grondvlakken vereist een dubbelzijdig ontwerp strategische routing om de signaalintegriteit te behouden.

  • Minimalisatie van het lusgebied: Door signaalsporen direct boven een retourpad op de tegenoverliggende laag te routeren, wordt het lusgebied, dat de primaire bron van uitgestraalde EMI is, geminimaliseerd.
  • Orthogonale routering: Om overspraak te voorkomen, moeten sporen op de bovenste laag loodrecht lopen op die op de onderste laag.
  • Grondgieten (Kopervloed): Door ongebruikte gebieden met koper te vullen en deze via stiksels met de aarde (GND) te verbinden, ontstaat een pseudo-afschermend effect.

Thermische distributie en beheer

Effectieve warmteafvoer in een Dubbelzijdige printplaat vertrouwt op het intelligente gebruik van koper en substraatselectie. Door de thermische belasting in evenwicht te brengen, worden plaatselijke "hotspots" voorkomen die kunnen leiden tot defecten aan componenten of kromtrekken van de plaat.

  • Thermische via's: Het plaatsen van via's onder componenten met een hoog vermogen vergemakkelijkt de warmteoverdracht van de bovenste laag naar de onderste laag, waarbij het oppervlak aan beide zijden wordt gebruikt voor koeling.
  • Dikke kopertechnologie: Het gebruik van dikkere koperfolies verhoogt de thermische geleidbaarheid van de sporen zelf.
  • Symmetrie in koperdistributie: Door te zorgen voor een evenwichtige koperdichtheid tussen de bovenste en onderste lagen, voorkomt u dat de plaat buigt of draait tijdens reflow-solderen.

Anhui Hongxin elektronische technologieco., Ltd. , gevestigd in het China PCB Industrial Park, Guangde, is sinds 2013 toonaangevend op het gebied van uiterst nauwkeurige PCB-productie. Met meer dan 20.000 vierkante meter productieruimte en een team van professionele ingenieurs met 15 jaar ervaring, zijn wij gespecialiseerd in alles, van 1-32-laags platen tot substraten met een hoge Tg-waarde en metaal. Onze expertise zorgt ervoor dat zelfs complexe dubbelzijdige ontwerpen worden geoptimaliseerd voor zowel thermische als elektrische prestaties.

Parametervergelijking: standaard versus geoptimaliseerd dubbelzijdig PCB-ontwerp

De volgende tabel illustreert de technische verschillen tussen basisontwerpen en hoogwaardige boards die zijn geoptimaliseerd door professionele technische teams:

Technische parameter Standaard dubbelzijdige printplaat Geoptimaliseerd ontwerp (Hongxin-normen) Impact op de prestaties
Basismateriaal Tg Standaard FR-4 (130°C) Hoge Tg FR-4 (>170°C) Betere stabiliteit bij hoge temperaturen
Koperdikte 0,5 oz - 1,0 oz 2,0 oz - 6,0 oz (dik koper) Hogere stroomcapaciteit en warmteafvoer
Min. Traceerbreedte/-afstand 6 / 6 mln Tot 3/3 mil (hoge precisie) Maakt dichtere, complexe circuits mogelijk
Via verbinding Standaard PTH Begraven via/thermische via-arrays Verbeterde verticale warmte- en signaaloverdracht
Doorlooptijd van prototypen 3-5 dagen Zo snel als 24 uur Versnelde R&D-cycli

Veelgestelde vragen (FAQ)

Vraag 1: Hoe garandeert Anhui Hongxin elektronische technologieco., Ltd. de kwaliteit van uiterst nauwkeurige dubbelzijdige borden?

Kwaliteit staat centraal Anhui Hongxin elektronische technologieco., Ltd. Onze productieprocessen zijn geslaagd voor internationale certificeringen, waaronder ISO9001, IATF16949 (Automotive Quality) en UL-veiligheidscertificeringen. Elk bord, of het nu een snel prototype of een bulkbestelling betreft, ondergaat rigoureuze tests om er zeker van te zijn dat het voldoet aan onze hoge precisienormen, waardoor onze wereldwijde klanten in Zuidoost-Azië, Europa en Amerika volledige gemoedsrust krijgen.

Vraag 2: Welke opties zijn beschikbaar voor gespecialiseerde dubbelzijdige toepassingen, zoals apparaten met een hoog vermogen of hoge frequentie?

Anhui Hongxin elektronische technologieco., Ltd. biedt een breed scala aan substraatmaterialen, waaronder hoogfrequente platen, metalen substraten (voor extreme koeling) en halogeenvrije platen. Onze ingenieurs, met meer dan 15 jaar ervaring in de sector, kunnen u helpen bij het selecteren van het juiste diëlektrische en kopergewicht om ervoor te zorgen dat uw dubbelzijdige plaat de hevige concurrentie op de markt en de technische eisen overleeft.

Vraag 3: Hoe snel kan Anhui Hongxin Electronic Technology Co., Ltd. dubbelzijdige prototypes en bulkbestellingen leveren?

Wij zijn trots op onze snelle responsmogelijkheden. Anhui Hongxin elektronische technologieco., Ltd. kan dubbelzijdige PCB-prototyping binnen 24 uur leveren. Voor bulkbestellingen hanteren we een zeer efficiënt leveringsvenster van 6-7 dagen voor enkel- en dubbelzijdige platen. Deze snelheid, gecombineerd met onze faciliteit van 20.000 m² en 110 toegewijde medewerkers, stelt ons in staat om zowel grootschalige productie als rapid prototyping van kleine batches met gemak uit te voeren.
