Wat maakt Keramische PCB's opvallen op het gebied van high-end elektronica?
In de huidige snel ontwikkelende gebieden van vermogenselektronica, auto-elektronica, 5G-communicatie en nieuwe energie vertonen traditionele FR-4 PCB's steeds meer beperkingen in toepassingen met hoog vermogen, hoge frequentie en hoge betrouwbaarheid. Daarom is er een product dat de voordelen van materiaalkunde en elektronische productie combineert – Keramische printplaat – wordt steeds prominenter in de ogen van ingenieurs en aankoopbeslissers.
Wat is een keramische printplaat? Waarom is het anders dan traditionele printplaten?

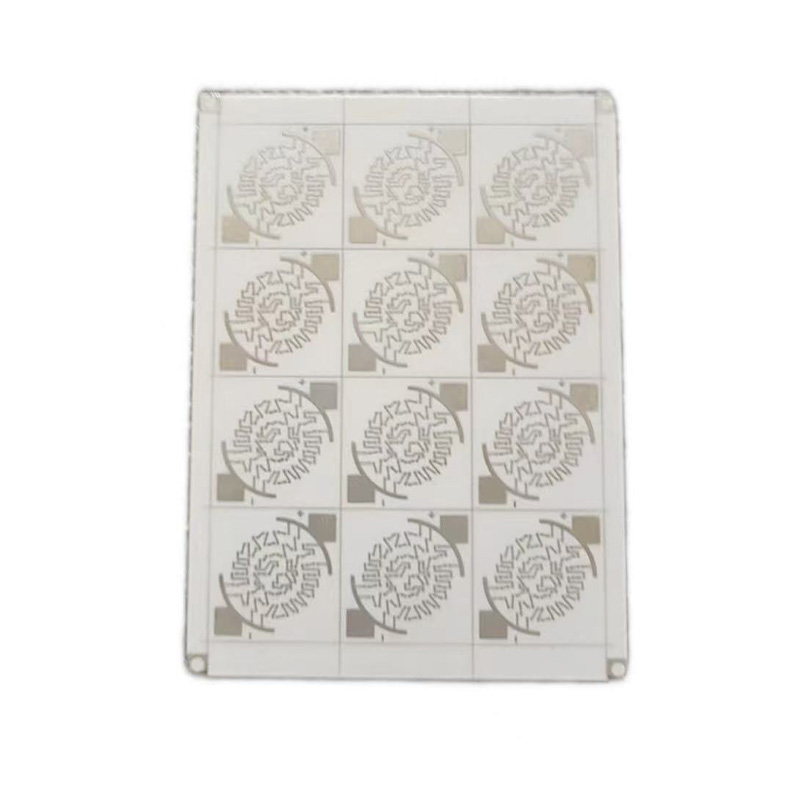

Een keramische PCB is een printplaat die keramische materialen zoals aluminiumoxide (Al₂O₃) en aluminiumnitride (AlN) als substraat gebruikt. In tegenstelling tot conventionele, met koper beklede laminaten op harsbasis, beschikt het keramische substraat zelf over een hoge thermische geleidbaarheid, hoge isolatie en uitstekende mechanische stabiliteit, waardoor het zelfs onder extreme omstandigheden stabiel kan functioneren.
Vanuit materiaalperspectief is de keramische PCB niet langer alleen maar een drager voor circuits, maar fungeert hij tegelijkertijd als warmtedissipatiestructuur en als elektrische isolatielaag. Dit is de belangrijkste reden waarom het veel wordt gebruikt in krachtige LED's, voedingsmodules en IGBT-modules.
Wat zijn de belangrijkste voordelen van keramische PCB's?
Mogelijkheden voor thermisch beheer
Als we aluminiumnitride-keramiek als voorbeeld nemen, kan de thermische geleidbaarheid 170–200 W/m·K bereiken, veel hoger dan bij gewone FR-4-materialen. Dit betekent dat warmte snel van het apparaat kan worden afgevoerd, waardoor de junctietemperatuur aanzienlijk wordt verlaagd en de levensduur van het systeem wordt verlengd.
Hoge betrouwbaarheid
De thermische uitzettingscoëfficiënt van keramische materialen ligt dicht bij die van siliciumchips, waardoor de vermoeidheid van de soldeerverbindingen tijdens thermische cycli effectief wordt verminderd, waardoor het bijzonder geschikt is voor elektronische producten van automobiel- en industriële kwaliteit.
Keramische PCB's beschikken ook over uitstekende hoogfrequente prestaties en corrosieweerstand, waardoor stabiele elektrische eigenschappen behouden blijven, zelfs in omgevingen met hoge frequentie, hoge spanning en hoge luchtvochtigheid. Dit is een sleutelindicator die wordt gewaardeerd in veel hoogwaardige communicatie- en militaire toepassingen.
Op welke gebieden worden keramische PCB's vooral gebruikt?
Momenteel worden keramische PCB's veel gebruikt in de volgende toepassingen:
- Vermogenshalfgeleidermodules: zorgen voor een stabiele basis voor warmteafvoer voor IGBT's en MOSFET's;
- Auto-elektronica: gebruikt in elektronische regeleenheden, verlichtingsmodules en voedingssystemen van nieuwe energievoertuigen;
- LED-verlichting en display: een balans bereiken tussen hoge helderheid en lange levensduur;
- Hoogfrequente communicatie en ruimtevaart: voldoen aan strenge eisen voor signaalintegriteit en aanpassingsvermogen aan de omgeving.
Er kan worden gezegd dat hoe hoger de eisen voor prestaties en betrouwbaarheid zijn, hoe duidelijker de waarde van keramische PCB's wordt.
Welke hogere eisen stelt de productie van keramische PCB's aan PCB-fabrikanten?
Vergeleken met conventionele PCB's stellen keramische PCB's hogere eisen aan apparatuurprecisie, procescontrole en technische ervaring tijdens het productieproces. Van metallisatiemethoden (zoals DBC en DPC) tot lijnfijnheidscontrole en betrouwbaarheidstests: elke schakel test de uitgebreide kracht van de fabrikant.
Dit is precies de reden waarom het kiezen van een leverancier met productiemogelijkheden voor meerdere soorten PCB's, een volwassen kwaliteitssysteem en snelle leveringsmogelijkheden bijzonder belangrijk is.
Hoe helpt Anhui Hongxin elektronische technologieco., Ltd. klanten bij het realiseren van uiterst betrouwbare keramische en hoogwaardige PCB-oplossingen?
Als professionele fabrikant, geworteld in het Chinese PCB-industriepark, Anhui Hongxin Electronic Technology Co., Ltd. heeft zich sinds de oprichting altijd gericht op onderzoek, ontwikkeling en productie van midden- tot hoge-end PCB-producten.
Hoewel keramische PCB's tot een high-end nichemarkt behoren, biedt de jarenlange ervaring van Anhui Hongxin Electronic Technology Co., Ltd. met dikke koperen platen, metalen substraten, hoogfrequente platen, gemengde drukplaten en HDI-platen een solide technische basis voor gerelateerde toepassingen. Vooral op het gebied van hoge warmteafvoer, zeer betrouwbaar ontwerpbegrip, materiaalkeuze en procescontrole kunnen we in de vroege ontwerpfase effectief met klanten samenwerken.
Anhui Hongxin Electronic Technology Co., Ltd. vertrouwt op een complete productielijn en een volwassen managementsysteem en kan niet alleen snelle prototyping met kleine batches en hoge precisie uitvoeren, maar heeft ook de mogelijkheid om op stabiele wijze grote bestellingen te leveren. Dubbelzijdige platen kunnen binnen 24 uur worden geleverd en de levertijd voor meerlaagse platen is duidelijk en controleerbaar, wat vooral cruciaal is voor klanten met strakke R&D-schema's en duidelijke projectcycli.
Het bedrijf heeft meerdere internationale certificeringen behaald, waaronder ISO9001, ISO14001, ISO45001, IATF16949 en UL, en zijn producten worden geëxporteerd naar Zuidoost-Azië, Europa en Amerika, waardoor ze voortdurend erkenning krijgen van klanten in de hevige internationale concurrentie.
Zullen keramische PCB's de mainstream worden van de toekomstige PCB-ontwikkeling?
Vanuit kostenperspectief is het onwaarschijnlijk dat keramische PCB's op korte termijn de traditionele FR-4-platen volledig zullen vervangen. Het is echter zeker dat keramische PCB's met de voortdurende ontwikkeling van nieuwe energie, slimme auto's, stroomapparatuur en hoogfrequente communicatie een steeds belangrijkere rol zullen spelen in hoogwaardige toepassingen.
Voor bedrijven zal het vooraf begrijpen van de technische logica van keramische PCB's en het aangaan van partnerschappen met PCB-fabrikanten die over uitgebreide productiemogelijkheden beschikken een cruciale stap zijn in de voorbereiding op toekomstige technologische upgrades.
Veelgestelde vragen
Vraag 1: Zijn keramische PCB's altijd beter dan FR-4?
Niet noodzakelijkerwijs. Keramische PCB's zijn geschikt voor toepassingen met hoog vermogen en hoge betrouwbaarheid, terwijl FR-4 nog steeds voordelen biedt op het gebied van kosten en veelzijdigheid. De sleutel ligt in de toepassingsvereisten.
Vraag 2: Is de verwerkingscyclus voor keramische PCB's erg lang?
Vergeleken met gewone PCB's is de cyclus relatief langer, maar fabrikanten met ervaring in meerdere processen en efficiënte productieplanningsmogelijkheden kunnen de levertijden effectief beheersen.
Vraag 3: Als het project nog niet volledig is afgerond, kunnen we dan beginnen met prototyping?
Ja. Fabrikanten zoals Anhui Hongxin Electronic Technology Co., Ltd., die de productie van kleine batches en rapid prototyping ondersteunen, zijn ideaal voor het valideren van oplossingen tijdens de R&D-fase.
Vraag 4: Zullen de kosten van keramische PCB's in de toekomst dalen?
Met de lokalisatie van materialen en de rijping van processen zullen de kosten naar verwachting geleidelijk optimaliseren, maar ze zullen nog steeds vooral de markt voor hoogwaardige toepassingen bedienen.
Als u op zoek bent naar een betrouwbare high-end PCB-partner, kan het begrijpen van keramische PCB's de sleutel zijn om het concurrentievermogen van uw volgende generatie producten te ontsluiten.
