Engineering voor efficiëntie: de uitgebreide gids voor krachtige PCB-technologie

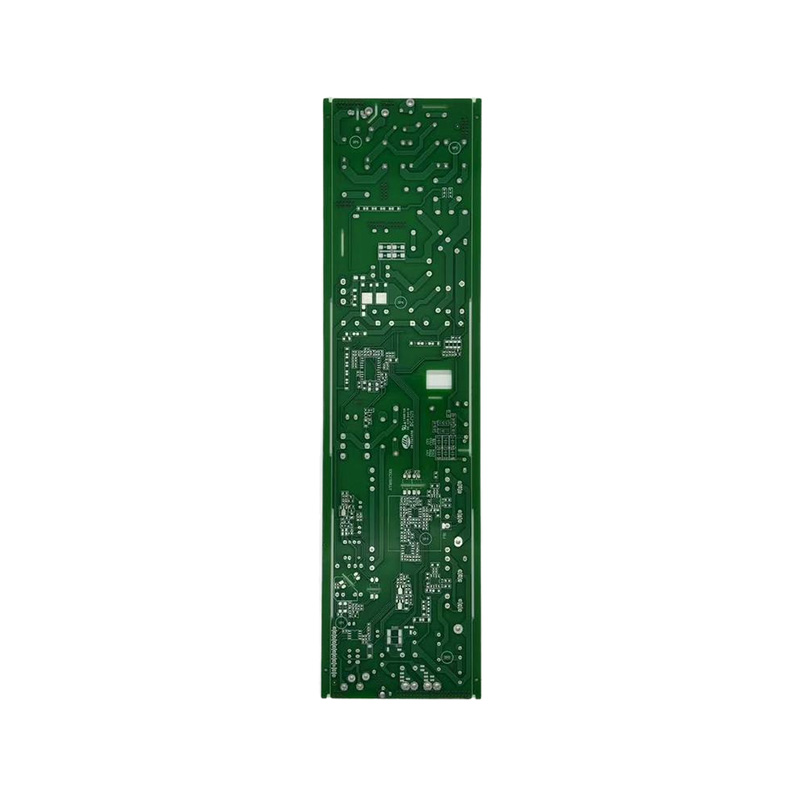

Op het gebied van moderne elektronica is het efficiënt en betrouwbaar beheren van aanzienlijke elektrische energie van het grootste belang. De PCB met hoog vermogen is de technische basis voor dergelijke toepassingen, van LED-verlichting en voedingen tot omvormers voor elektrische voertuigen en industriële motorbesturingen. In tegenstelling tot standaard printplaten zijn deze gespecialiseerde PCB's ontworpen om hoge stromen aan te kunnen, aanzienlijke warmte af te voeren en betrouwbaar te functioneren onder veeleisende elektrische en thermische spanningen. Deze gids gaat in op de kritische ontwerpoverwegingen, materiaalkunde en productieprocessen die hoogwaardige vermogenselektronica definiëren.

Thermisch beheer: de kern van krachtig PCB-ontwerp

De belangrijkste uitdaging bij elke toepassing met hoog vermogen is hitte. Overmatige hitte tast onderdelen aan, verkort de levensduur en kan catastrofale storingen veroorzaken. Daarom is effectief thermisch beheer niet alleen een kenmerk, maar ook een noodzaak.

Belangrijke thermische ontwerpparameters

• Koperdikte: Gemeten in ounces per vierkante voet (oz/ft²), voeren dikkere kopersporen meer stroom met minder resistieve verwarming. Standaardkaarten gebruiken 1 oz (35 µm), terwijl krachtige kaarten gewoonlijk 3 oz (105 µm) tot 12 oz (420 µm) of meer gebruiken.
• Thermische geleidbaarheid van substraat: Het vermogen van het materiaal om warmte weg te leiden van componenten. Standaard FR-4 heeft een lage thermische geleidbaarheid (~0,3-0,4 W/mK), terwijl platen met metalen kern veel beter zijn.
• Thermisch via arrays: Doorlopende gaten geplaatst onder hete componenten om warmte van de oppervlaktelaag over te dragen naar de binnenlagen of een speciaal koellichaam.

Materiaalkeuze en elektrische overwegingen

Naast de thermische eigenschappen bepaalt de materiaalkeuze en het ontwerp de elektrische prestaties en betrouwbaarheid van het bord op de lange termijn.

• Huidig draagvermogen: Bepaald door de koperdikte, spoorbreedte en de toegestane temperatuurstijging. Ingenieurs gebruiken IPC-2152-kaarten om het vereiste dwarsdoorsnedeoppervlak voor een bepaalde stroom te berekenen.
• Diëlektrische sterkte: Het vermogen van de isolatielagen om hoge spanningen te weerstaan zonder doorslag. Dit is van cruciaal belang bij stroomomvormers en omvormers.
• Materiële stabiliteit: Materialen met een hoge Tg-waarde (Glass Transition Temperature) zijn essentieel om te voorkomen dat de plaat kromtrekt of delamineert tijdens het solderen en bij hoge temperaturen. Voor veeleisende toepassingen is een Tg van 170°C of hoger gebruikelijk.

Fabrikanten zoals Anhui Hongxin Electronic Technology Co., Ltd. bieden een breed scala aan materialen, waaronder FR-4 met hoge Tg, metalen substraten en gespecialiseerde laminaten, waardoor ingenieurs de optimale balans tussen thermische, elektrische en mechanische eigenschappen voor hun specifieke ontwerp kunnen selecteren.

Uitstekende productie en kwaliteitsborging

Het produceren van een betrouwbare PCB met hoog vermogen vereist geavanceerde productiemogelijkheden en een rigoureus kwaliteitscontrolesysteem. Het proces omvat nauwkeurige controle van de lamineerdruk, de dikte van de koperlaag en de boornauwkeurigheid om robuuste thermische via's en meerlaagse structuren te creëren.

Voor bedrijfskritische toepassingen, zoals die in de auto-industrie, is naleving van internationale normen niet onderhandelbaar. Certificeringen zoals IATF 16949 aantonen dat een fabrikant zich inzet voor kwaliteit, consistentie en voortdurende verbetering. Verder UL-certificering zorgt ervoor dat het product voldoet aan strikte veiligheids- en ontvlambaarheidsnormen. Het portfolio van certificeringen van Anhui Hongxin Electronic Technology Co., Ltd., waaronder ISO9001, ISO14001, ISO45001, IATF16949 en UL, onderstreept zijn vermogen om zeer betrouwbare hoogvermogen-PCB's te leveren aan een wereldwijd klantenbestand.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen een standaard PCB en een High Power PCB?

Het belangrijkste verschil ligt in hun ontwerpfocus en materiaalsamenstelling. Een standaard PCB is geoptimaliseerd voor signaalintegriteit bij toepassingen met lage stroomsterkte. EEN High Power PCB is ontworpen om twee primaire uitdagingen aan te gaan: hoge stroomsterkte en aanzienlijke warmteontwikkeling. Dit wordt bereikt door:

• Dikker koper: Gebruik 3oz, 6oz of zelfs dikker koper om de weerstand te verminderen en hoge stromen aan te kunnen zonder oververhitting.
• Thermisch geleidende substraten: Gebruikmakend van een metalen kern (aluminium of koper) of andere gespecialiseerde materialen om als ingebouwd koellichaam te fungeren.
• Robuuste constructie: Ontwerpen met functies zoals thermische via's en grotere padformaten om de warmteafvoer en de betrouwbaarheid van het solderen van componenten te verbeteren.

In wezen is een High Power PCB een speciaal gebouwd thermisch en elektrisch beheerplatform.

Wanneer moet ik een PCB met aluminium kern verkiezen boven een standaard FR-4 PCB?

U moet een PCB met aluminium kern (MCPCB) kiezen als uw ontwerp componenten omvat die een aanzienlijke hoeveelheid warmte genereren die efficiënt moet worden afgevoerd. Belangrijke indicatoren zijn onder meer:

• Krachtige LED's: Dit is de meest voorkomende toepassing. MCPCB's zijn essentieel voor het handhaven van de LED-junctietemperatuur, wat een directe invloed heeft op de helderheid, kleurconsistentie en levensduur.
• Stroomconversiecircuits: Voor schakelende regelaars, motordrivers en voedingen waarbij componenten zoals MOSFET's en inductoren aanzienlijke warmte afvoeren.
• Ontwerpen met beperkte ruimte: Als u geen groot koellichaam kunt plaatsen, integreert een MCPCB de warmteverspreidingsfunctie rechtstreeks in de printplaat, waardoor ruimte wordt bespaard en de montage wordt vereenvoudigd.

Als uw toepassing puur voor logica of signaalverwerking met laag vermogen is bedoeld, is een standaard FR-4-bord kosteneffectiever. De keuze wordt bepaald door het thermische budget van uw ontwerp.

Hoe beïnvloedt de koperdikte de prestaties van een High Power PCB?

Koperdikte is een kritische parameter die op twee belangrijke manieren rechtstreeks van invloed is op de prestaties van een printplaat met hoog vermogen: stroomdraagvermogen en warmteafvoer.

• Huidig draagvermogen: Een breder en dikker koperspoor heeft een lagere elektrische weerstand. Volgens de wet van Ohm (P = I²R) betekent een lagere weerstand dat er bij een bepaalde stroom minder energie verloren gaat in de vorm van warmte. Met dikker koper kunt u veilig hogere stromen geleiden zonder de temperatuurlimieten van het bord te overschrijden. Een spoor van 6 oz kan bijvoorbeeld aanzienlijk meer stroom transporteren dan een spoor van 1 oz met dezelfde breedte.
• Warmteverspreiding: Koper is een uitstekende warmtegeleider. Een dikke koperlaag fungeert als warmteverspreider en verdeelt de warmte van een hete component (zoals een stroom-IC) over een groter gebied van de PCB. Dit verlaagt de "hot spot" -temperatuur en maakt het hele bord efficiënter in het overbrengen van warmte naar de omgeving of een koellichaam.

Het kiezen van de juiste koperdikte is een fundamentele afweging tussen prestaties, kosten en productiecomplexiteit.

Welke ontwerpkenmerken zijn cruciaal voor het garanderen van de betrouwbaarheid op lange termijn van een High Power PCB?

Om de betrouwbaarheid op lange termijn van een hoogvermogen-PCB te garanderen, is een proactief ontwerp nodig om de spanningen van hoge stroomsterkte en warmtewisselingen te verminderen. Cruciale kenmerken zijn onder meer:

• Thermische verlichtingspads: Voor doorlopende componenten die zijn aangesloten op grote kopervlakken (zoals aarde of stroom), worden thermische ontlastverbindingen gebruikt. Ze verminderen het directe koellichaameffect tijdens het solderen, zorgen voor een goede soldeerverbinding en bieden toch een goede elektrische en thermische verbinding tijdens bedrijf.
• Adequaat via maatvoering en beplating: Thermische via's moeten groot genoeg zijn en voldoende koperlaagdikte hebben om warmte effectief over te dragen. Voor toepassingen met hoge betrouwbaarheid kan het vullen en afdekken met soldeer of epoxy het binnendringen van vocht voorkomen en de thermische overdracht verbeteren.
• Conformele coating: Het aanbrengen van een beschermende chemische coating kan de plaat beschermen tegen vocht, stof en chemische verontreinigingen, wat vooral belangrijk is in zware industriële of automobielomgevingen.
• Materiaalkeuze: Het gebruik van materialen met een hoge Tg en een lage thermische uitzettingscoëfficiënt (CTE) vermindert de mechanische spanning op via's en componenten tijdens temperatuurschommelingen, waardoor scheuren en delaminatie na verloop van tijd worden voorkomen.

Deze kenmerken, gecombineerd met productie onder een kwaliteitssysteem zoals IATF 16949, zijn essentieel voor het creëren van een hoogvermogen PCB die jarenlang meegaat in het veld.
