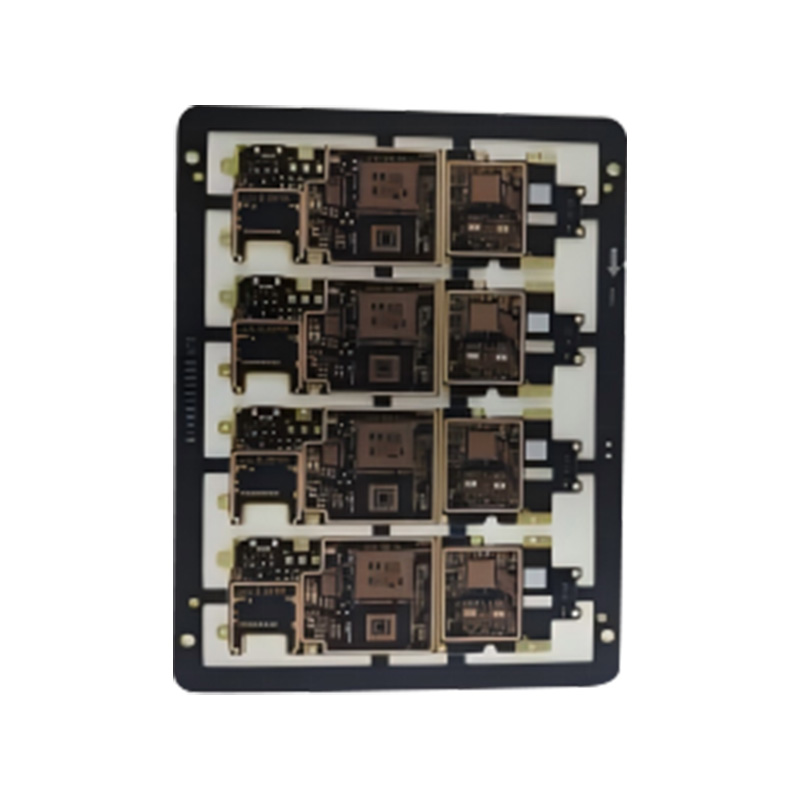

High-Density Interconnects (HDI)-borden vertegenwoordigen het allernieuwste op het gebied van miniaturisatie en hoge integratie in printplaattechnologie. Hun kerndefinitie ligt in het gebruik van geavanceerde structuren zoals blinde en verborgen microvia's om een ​​verbindingsdichtheid te bereiken die veel groter is dan die van traditionele PCB's binnen een kleiner eenheidsgebied. Het meest opvallende kenmerk van deze technologie is de ondersteuning voor extreem fijne routing, zoals ultrafijne lijnbreedtes en -afstanden zo fijn als 3 mils (0,075 mm), en een dikte-diafragmaverhouding van maximaal 10:1. Dit maakt de constructie mogelijk van complexe circuitarchitecturen met maximaal 32 lagen binnen plaatdiktes variërend van 0,3 mm tot 6 mm. Er is een verscheidenheid aan oppervlakteafwerkingen beschikbaar, van vertind spuiten tot vernikkeld goud, om aan de veeleisende elektrische prestatie-eisen te voldoen. Bijgevolg zijn HDI-borden de voorkeurskeuze geworden voor moderne elektronische apparaten die streven naar een lichtgewicht, dun, kort en compact ontwerp. Ze worden veel gebruikt in kernmoederborden voor 5G-smartphones, micromodules voor hoogwaardige wearables en zeer betrouwbare precisiecircuitsystemen in de lucht- en ruimtevaartindustrie, en bieden cruciale technische ondersteuning voor het verbeteren van de functionaliteit en miniaturisatie van elektronische apparaten.

Over
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. is China Hoge Dichtheid Interconnecties (HDI) Bord Fabrikanten en Op Maat Gemaakt Hoge Dichtheid Interconnecties (HDI) Bord Bedrijf. Het is gevestigd in het China PCB Industrie Park, Guangde Economische Ontwikkelingszone, provincie Anhui. Opgericht in oktober 2013, beslaat onze fabriek 20.000 vierkante meter en heeft 110 medewerkers, waaronder meer dan 7 professionele ingenieurs met meer dan 15 jaar ervaring. De PCB-producten van het bedrijf omvatten 1-32 laags platen, hoge Tg-platen, dikke koperplaten, stijf-flex platen, hoogfrequente platen, hybride diëlektrische gelamineerde platen, begraven via platen, metaalgebaseerde platen en halogeenvrije platen. Hoge precisie PCB rapid prototyping is beschikbaar, met bulkorders voor enkel- en dubbelzijdige platen geleverd binnen 6-7 dagen, 4-8 laags platen binnen 9-20 dagen, 10-16 laags platen binnen 20-25 dagen, 16-32 laags platen binnen 25-45 dagen, HDI-platen binnen 25 dagen, en dubbelzijdige prototyping leverbaar binnen 24 uur. Wij zijn toegewijd aan het leveren van hoogwaardige producten en professionele diensten aan wereldwijde klanten, en wij hebben de capaciteit om zowel grote hoeveelheden als kleine series te leveren. De oppervlaktebehandelingsprocessen van onze producten zijn compleet. De basismateriaaltypen omvatten FR-1, 22F, CEM-1, CEM-3, FR-4 (met hoge Tg, halogeenvrij, enz.), hoogfrequente platen en metalen substraten. Alle producttypen hebben ISO9001, ISO14001, ISO45001, IATF16949 internationale kwaliteitsmanagementsysteemcertificeringen, evenals UL-veiligheidscertificeringen doorstaan. Ons verkoopnetwerk strekt zich uit van binnenlandse gebieden tot Zuidoost-Azië, Europa en Amerika. In de hevige marktconcurrentie hebben wij altijd hoge lof van klanten ontvangen.
Ere-certificaat
  • NQA
  • UL-certificaat
  • Productcertificering
  • Productcertificering
Nieuws
High Density Interconnects (HDI)-bord Industriekennis

De uitgebreide gids voor High-Density Interconnect (HDI)-kaarten

In het meedogenloze streven naar kleinere, snellere en krachtigere elektronica is High-Density Interconnect (HDI)-technologie naar voren gekomen als een cruciale factor. Deze gids gaat dieper in op de kernaspecten van High Density Interconnects (HDI)-bord , van de fundamentele productieprocessen en materiaalkunde tot toepassingsspecifieke ontwerpstrategieën en supply chain-overwegingen voor professionals.

Core HDI-productie: microvia's en ultrafijne lijnen

Het bepalende vermogen van HDI-platen ligt in geavanceerde structuren die een ongekende componentdichtheid en miniaturisatie mogelijk maken.

Sleuteltechnologie Beschrijving en impact
Microvias (blind/begraven) Lasergeboorde via's met een diameter van doorgaans minder dan 150 µm. Ze verbinden aangrenzende lagen zonder het hele bord te doorlopen, waardoor cruciale ruimte wordt bespaard en directere routeringspaden mogelijk worden gemaakt, wat van fundamenteel belang is voor complexe, compacte ontwerpen.
Ultrafijne lijntracering De mogelijkheid om spoorbreedtes en -afstanden te produceren zo fijn als 3 mils (0,075 mm). Dit maakt een aanzienlijk groter aantal verbindingen in een bepaald gebied mogelijk, waardoor het gebruik van geavanceerde BGA-componenten (fine-pitch ball grid array) direct wordt ondersteund.
Hoge beeldverhouding De mogelijkheid om een plaatdikte-diafragmaverhouding van maximaal 10:1 te bereiken. Dit is cruciaal voor het betrouwbaar plateren van diepe microvia's met een kleine diameter, waardoor elektrische connectiviteit in meerlaagse HDI-stacks wordt gegarandeerd.

Fabrikanten die gespecialiseerd zijn in HDI, zoals Anhui Hongxin Electronic Technology Co., Ltd., maken gebruik van deze technologieën om complexe platen te bouwen met een dikte van 0,3 mm tot 6 mm en tot 32 lagen, die de ruggengraat vormen van moderne compacte apparaten.

De HDI-ontwikkelingsworkflow: van ontwerp tot levering

Om een HDI-ontwerp met succes naar massaproductie te brengen, moet je door een gedetailleerd en opeenvolgend proces navigeren.

  • Ontwerp- en engineeringbeoordeling: Deze eerste fase is van cruciaal belang. Het omvat het verifiëren van ontwerpregels (DRC), het plannen van de stapeling van de lagen en het selecteren van geschikte materialen (bijvoorbeeld FR-4 met hoge Tg voor thermische betrouwbaarheid). Een nauwe samenwerking met het technische team van uw fabrikant voorkomt in dit stadium kostbare vertragingen.
  • Sequentiële laminering en fabricage: HDI-platen worden opgebouwd via meerdere lamineercycli. Er wordt eerst een kern vervaardigd, gevolgd door opeenvolgende lagen met microvias. Processen zoals laserboren, nauwkeurig koperbeplating en patroonbeeldvorming worden herhaald en vereisen een uitzonderlijke procescontrole.
  • Testen en kwaliteitsborging: Gezien de complexiteit zijn elektrische tests (inclusief testen met een vliegende sonde of op een armatuur gebaseerde tests) verplicht om de netconnectiviteit en isolatie te verifiëren. Impedantiecontroletests zijn ook gebruikelijk bij hogesnelheidsontwerpen.

Toonaangevende fabrikanten optimaliseren deze workflow om concurrerende doorlooptijden te bieden. Een gestructureerde productiecyclus van 25 dagen voor bulk-HDI-bestellingen zorgt bijvoorbeeld voor een evenwicht tussen grondige productie en time-to-market-behoeften, terwijl snelle 24-uurs prototypingdiensten de initiële ontwerpverificatie ondersteunen.

Materiaalkeuze voor HDI-betrouwbaarheid en prestaties

De keuze van het basismateriaal en de afwerking heeft rechtstreeks invloed op de functionaliteit, duurzaamheid en opbrengst van een HDI-plaat.

  • Substraatmaterialen:
    • Standaard en hoge Tg FR-4: Het werkpaard voor vele toepassingen. Hoge Tg-kwaliteiten zijn essentieel voor loodvrij solderen en werkzaamheden in omgevingen met hogere temperaturen.
    • Gespecialiseerde laminaten: Voor hoogfrequente/snelheidstoepassingen (bijvoorbeeld 5G-modules) kunnen materialen met een laag verlies, zoals Rogers of gespecialiseerde koolwaterstofkeramiek, in de stapel worden geïntegreerd.
    • Flex- en Rigid-Flex-materialen: Polyimidefilms worden gebruikt op plaatsen waar buiging vereist is, waardoor innovatieve vormfactoren in wearables en compacte elektronica mogelijk worden.
  • Oppervlakteafwerkingen: De afwerking moet geschikt zijn voor componenten met een fijne steek. Immersion Gold (ENIG) biedt een vlak oppervlak dat uitstekend geschikt is voor solderen en draadverbindingen, terwijl Immersion Silver of geavanceerde OSP-formuleringen kosteneffectieve alternatieven bieden voor specifieke gebruikssituaties.

HDI als innovatie-enabler in sleutelsectoren

HDI-technologie is niet alleen een PCB-type; het is een strategische oplossing voor productinnovatie.

  • 5G-smartphones en consumententechnologie: HDI maakt de extreme miniaturisatie mogelijk die nodig is om meerdere 5G-antennemodules, geavanceerde processors en grote batterijen in een slank profiel te verpakken. Het maakt het gebruik van chip-on-board (COB) en pakket-op-pakket (PoP) technieken mogelijk.
  • Zeer betrouwbare lucht- en ruimtevaart en medische sector: Op deze gebieden ligt de waarde van HDI in de betrouwbaarheid en prestatiedichtheid. Het zorgt voor meer functionaliteit in elektronische dozen met beperkte ruimte of draagbare medische monitoren, waarbij vaak gebruik wordt gemaakt van rigide-flexconstructies voor duurzaamheid.
  • Geavanceerde auto-elektronica: Naarmate voertuigen meer ADAS (Advanced Driver Assistance Systems) en infotainment in het voertuig bevatten, beheren HDI-borden de complexe, snelle netwerken tussen sensoren, camera's en controle-eenheden, waarbij vaak naleving van autonormen zoals IATF 16949 vereist is.

Veelgestelde vragen

Wat definieert een bord precies als een "HDI" PCB?

Een HDI-PCB wordt voornamelijk bepaald door de hogere bedradingsdichtheid per oppervlakte-eenheid vergeleken met traditionele PCB's. Dit wordt bereikt door specifieke kenmerken:

  1. Microvia's: Het gebruik van blinde en/of ondergrondse via's met een diameter van doorgaans ≤150 µm.
  2. Fijnere lijnen en spaties: Spoorbreedtes en spelingen van 3 mils (0,075 mm) of minder.
  3. Hogere verbindingspaddichtheid: De mogelijkheid om componenten met een zeer fijne pitch te huisvesten (bijvoorbeeld BGA's met een pitch van <0,5 mm).
  4. Opeenvolgende opbouwlagen: Vaak zijn er meerdere lamineercycli nodig om de onderling verbonden lagen te creëren.

Een bord dat verschillende van deze elementen bevat, vooral microvia's, wordt over het algemeen geclassificeerd als HDI.

Wanneer moet ik overwegen om een ​​HDI-ontwerp te gebruiken over een standaard meerlaagse PCB?

U moet HDI-technologie sterk overwegen wanneer uw ontwerp met een of meer van deze uitdagingen wordt geconfronteerd:

  • Ruimtebeperkingen: De productbehuizing is erg klein (bijvoorbeeld draagbare, hoorbare, ultradunne smartphone).
  • Componenten met een hoog pinaantal: U moet een moderne CPU, FPGA of geheugenchip met een fijne BGA-voetafdruk gebruiken.
  • Vereisten voor hoge signaalprestaties: U hebt kortere, directere signaalpaden nodig voor superieure elektrische prestaties (bijvoorbeeld hogere snelheden, minder overspraak).
  • Verhoogde functionaliteit in hetzelfde formaat: U moet belangrijke nieuwe functies aan een product toevoegen zonder de PCB-voetafdruk ervan te vergroten.

Als uw ontwerp alleen componenten met een grote steek gebruikt en voldoende bordruimte heeft, kan een standaard meerlaagse oplossing kosteneffectiever zijn.

Waarom zijn HDI-borden duurder en hoe kan ik de kosten beheersen?

De hogere kosten zijn het gevolg van:

  • Complexe processen: Extra productiestappen zoals sequentieel lamineren, laserboren en nauwkeurigere beeldvorming.
  • Geavanceerde apparatuur: De behoefte aan uiterst nauwkeurige productie- en inspectiemachines.
  • Lagere opbrengsten aanvankelijk: De complexiteit kan leiden tot lagere productieopbrengsten, vooral bij nieuwe of zeer complexe ontwerpen.

Kostenbeheerstrategieën:

  1. Optimaliseer het aantal lagen: Werk samen met uw fabrikant om het minimaal benodigde aantal lagen te gebruiken.
  2. Vereenvoudig via structuren: Gebruik microvia's alleen waar dit absoluut noodzakelijk is. Een "1 N 1"-stapeling is goedkoper dan "elke laag" HDI.
  3. Ontwerp voor maakbaarheid (DFM): Houd u strikt aan de DFM-richtlijnen van de fabrikant om opbrengstproblemen te voorkomen.
  4. Plan voor volume: De eenheidskosten dalen aanzienlijk bij hogere bestelhoeveelheden dankzij geoptimaliseerd paneelgebruik en afschrijving van de installatie.

Wat zijn de belangrijkste certificeringen waar ik op moet letten bij een fabrikant van HDI-platen?

Certificeringen zijn een indicatie voor de procesbeheersing en betrouwbaarheid van een fabrikant. De belangrijkste zijn onder meer:

  • IATF 16949: De standaard voor kwaliteitsmanagement in de automobielsector. Het getuigt van een hoogwaardige toewijding aan systematische procescontrole, traceerbaarheid en continue verbetering – zeer waardevol, zelfs voor niet-automobielprojecten.
  • ISO9001: De basiscertificering van het kwaliteitsmanagementsysteem.
  • UL-erkenning: Zorgt ervoor dat de plaatmaterialen en constructie voldoen aan de veiligheidsnormen, die vaak vereist zijn voor eindproducten die in veel regio's worden verkocht.
  • Naleving van IPC-normen: Hoewel het geen certificering is, is het naleven van normen als IPC-6012 (prestaties) en IPC-6018 (HDI) een sterke indicator van technische capaciteiten.

Een fabrikant als Anhui Hongxin Electronic Technology Co., Ltd., die IATF 16949-, ISO- en UL-certificeringen bezit, demonstreert een robuust raamwerk voor het produceren van betrouwbare HDI-platen.

Hoe werkt rapid prototyping voor HDI-platen met een bulkproductiecyclus van 25 dagen?

Deze tweeledige aanpak is ontworpen om zowel innovatie als schaalvergroting te ondersteunen:

  1. Snelle prototypering (bijvoorbeeld 24-72 uur): Deze service maakt gebruik van versnelde planning voor kleine panelen (vaak 1-5 stuks). Het richt zich op ontwerpvalidatie —controle van de elektrische connectiviteit, basisfunctionaliteit en pasvorm. Het kan enigszins versoepelde toleranties of ander gereedschap gebruiken om snelheid te bereiken.
  2. Gestructureerde bulkproductie (bijvoorbeeld 25 dagen): Zodra het ontwerp is geverifieerd, begint de volledige productie. Dit omvat het finaliseren en vervaardigen van alle speciale gereedschappen (laserboorbestanden, lamineerplaten, testopstellingen), het uitvoeren van volledige DFM-controles en het produceren van de bestelling op grote panelen met strikte procescontrole voor een optimaal rendement en consistentie. De cyclus van 25 dagen omvat deze complete, geoptimaliseerde workflow voor volumebestellingen.

Met dit model kunnen bedrijven ontwerpen snel en zonder verplichtingen herhalen en vervolgens naadloos overstappen naar een betrouwbare, kosteneffectieve volumetoeleveringsketen.
