Waarom is koperen kern-PCB de voorkeurskeuze voor krachtige elektronica?
Inleiding: van circuitdrager tot kernprestatiecomponent
In de huidige wereld van voortdurend toenemende vermogensdichtheid en miniaturisatietrends zijn PCB's niet langer alleen maar 'circuitdragers', maar kerncomponenten die rechtstreeks van invloed zijn op de efficiëntie van de warmteafvoer, de systeemstabiliteit en de levensduur van het product. Vooral in nieuwe energievoertuigen, industriële voedingen, LED-verlichting en hoogwaardige communicatieapparatuur laten traditionele FR-4-substraten steeds meer hun thermische beperkingen zien.
Het is tegen deze technologische achtergrond dat Koperen kernprintplaat is de voorkeurskeuze geworden van steeds meer ingenieurs die op zoek zijn naar hogere betrouwbaarheid en prestaties.
I. De essentie van koperen kernprintplaten: meer dan alleen ‘vervangen door koper’

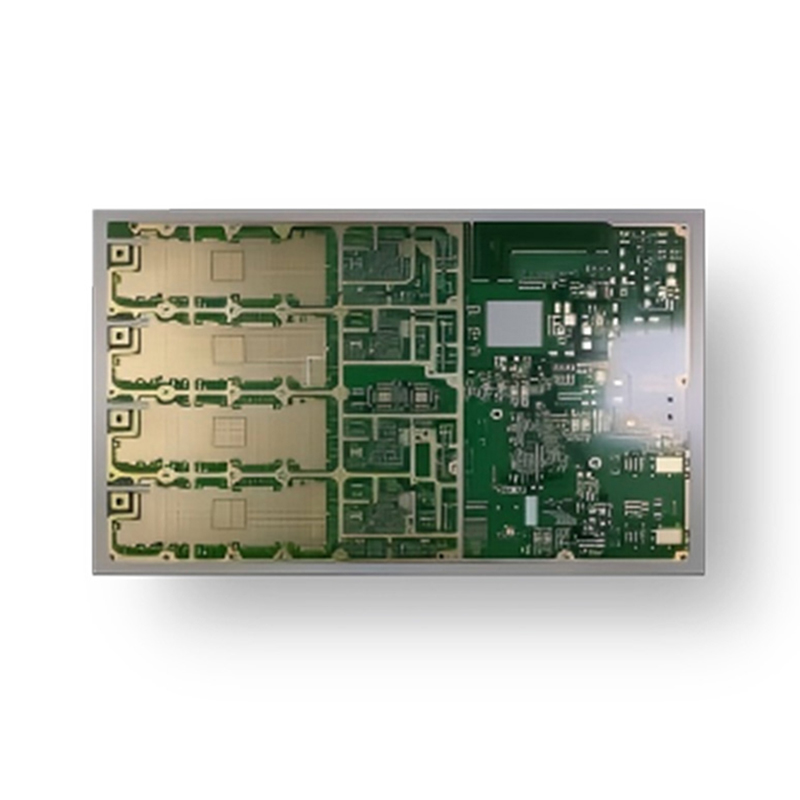

Copper Core PCB is een typische printplaat met metalen kern (MCPCB). In tegenstelling tot gewone aluminiumsubstraten, maakt de kernlaag gebruik van zeer zuiver koper, wat zorgt voor een aanzienlijk hogere thermische geleidbaarheid en elektrische stabiliteit.
Basisstructuur van een koperen kernprintplaat
- Koperen basislaag : Verantwoordelijk voor snelle warmteafvoer en sterke mechanische ondersteuning.
- Diëlektrische laag met hoge thermische geleidbaarheid : Brengt warmte efficiënt over terwijl de hoge spanningsweersten behouden blijft.
- Circuit koperfolielaag : Maakt een stabiele signaal- en stroomoverdracht mogelijk.
Bij toepassingen met hoog vermogen geldt: hoe korter het warmteoverdrachtspad van componenten → koperfolie → diëlektrische laag → koperen basis → warmtedissipatiesysteem, hoe hoger de algehele systeembetrouwbaarheid. Kopersubstraten bieden in dit opzicht een natuurlijk voordeel.
II. Waarom wordt een koperen kern-PCB beschouwd als de ‘ultieme oplossing’ voor ontwerpen met hoog vermogen?
1. Fundamenteel verschil in thermische geleidbaarheid
Koper heeft een thermische geleidbaarheid van ongeveer 390–400 W/m·K , veel groter dan aluminium (ongeveer 200 W/m·K) en FR-4 (minder dan 1 W/m·K). Onder identieke omstenigheden voeren kopersubstraten de warmte sneller en gelijkmatiger af, waardoor lokale hotspots effectief worden voorkomen.
2. Sterker stroomvoerend vermogen en slagvastheid
Kopersubstraten worden vaak gecombineerd met dikke kopertechnologie (2oz–10oz of hoger) . Dit maakt ze ideaal voor toepassingen met hoge stroomsterkte en hoge pulsen, waardoor de stijging van de lijntemperatuur, elektrische verliezen en het risico op storingen aanzienlijk worden verminderd.
3. Hoge betrouwbaarheid in zware omgevingen
Onder omstandigheden zoals hoge temperaturen, sterke trillingen en frequente thermische cycli vertonen kopersubstraten superieure mechanische sterkte en thermische stabiliteit. Dit is de reden waarom ze op grote schaal worden gebruikt auto-elektronica and industriële besturingssystemen .
III. Diepgaande analyse van veelvoorkomende toepassingsscenario's
- Nieuwe energievoertuigen : Motoraandrijvingen, elektronische regeleenheden (ECU's), ingebouwde oplaadmodules.
- Industriële voedingen en omvormers : IGBT- en MOSFET-vermogensmodules.
- Krachtige LED-verlichting : Straatverlichting, podiumverlichting, tuinbouwverlichting.
- Communicatie- en serverapparatuur : Eindversterkers en kritische thermische beheerborden.
- Militaire en uiterst betrouwbare elektronica : Toepassingen met extreem hoge eisen aan levensduur en operationele stabiliteit.
Waar dan ook warmteafvoer and huidige capaciteit ontwerpknelpunten worden, zijn PCB's met koperen kern vaak de meest effectieve en betrouwbare oplossing.
IV. Echte technische uitdagingen bij de productie van koperkern-PCB's
1. Dikke koperets en lijnbreedtecontrole
Naarmate de koperdikte toeneemt, wordt het etsen moeilijker. Het handhaven van nauwkeurige lijnbreedtes en het voorkomen van onderbieding vereist geavanceerde apparatuur en goed gecontroleerde processen.
2. Prestatiebalans van de diëlektrische laag
De diëlektrische laag moet tegelijkertijd zorgen hoge thermische geleidbaarheid , weerstand tegen hoge spanning , en laag diëlektrisch verlies . Dit stelt hoge eisen aan de materiaalkeuze en lamineertechnologie.
3. Controle van thermische spanning en kromtrekken
Aanzienlijke verschillen in thermische uitzettingscoëfficiënten tussen koper en isolatiematerialen kunnen leiden tot kromtrekken of delaminatie tijdens herhaalde thermische cycli als ze niet goed worden beheerd.
4. Opbrengst en consistentie
PCB's met koperen kern worden doorgaans gebruikt in hoogwaardige toepassingen, waar batchconsistentie, betrouwbaarheid op lange termijn en strikte kwaliteitscontrole veel belangrijker zijn dan voor conventionele PCB's.
V. Hoe de elektronische technologie van Anhui Hongxin de kwaliteit van koperkern-PCB's garandeert
Opgericht in 2013, Anhui Hongxin elektronische technologieco., Ltd. heeft zich consequent gericht op de productie van PCB's in het midden- tot hogere segment. We hebben uitgebreide expertise opgebouwd op het gebied van koperen kern-PCB's, dikke koperen platen en op metaal gebaseerde substraten.
Onze belangrijkste voordelen
- 1-32-laags PCB-productiemogelijkheden , van eenvoudige borden tot complexe, zeer betrouwbare ontwerpen.
- Uitgebreide massaproductie-ervaring met op metaal gebaseerde PCB's, dikke koperen platen, hoog-Tg- en hoogfrequente materialen .
- Over 7 professionele ingenieurs met meer dan 15 jaar ervaring het bieden van ondersteuning voor DFM en procesoptimalisatie.
- Compleet assortiment van oppervlakteafwerkingsprocessen om aan uiteenlopende toepassingsvereisten te voldoen.
- Ondersteuning voor snelle prototyping en stabiele massaproductie tegelijkertijd.
- Dubbelzijdige PCB-prototypes leverbaar in zo snel als 24 uur .
- Duidelijke en controleerbare doorlooptijden voor meerlaagse PCB's.
- Gecertificeerd door ISO9001, ISO14001, ISO45001, IATF16949 en UL .
Gevestigd in het Chinese PCB Industrial Park combineren we productie-efficiëntie met consistente kwaliteit. Onze producten worden geëxporteerd naar Zuidoost-Azië, Europa en Amerika, waardoor ze het vertrouwen op lange termijn van wereldwijde klanten verdienen.
FAQ: Veelgestelde vragen over koperen kernprintplaten
Vraag 1: Kopersubstraten zijn duur. Zijn ze het waard?
Ja. In toepassingen met hoog vermogen verbeteren PCB's met koperen kern de betrouwbaarheid aanzienlijk en verlagen ze de onderhoudskosten op de lange termijn, wat resulteert in een betere algehele kosteneffectiviteit.
Vraag 2: Kunnen PCB's met koperen kern worden ontworpen als meerlaagse of hybride structuren?
Ja, maar het productieproces is complex en vereist een leverancier met ruime ervaring in zowel meerlaagse als metaalkern-PCB-technologieën.
Vraag 3: Zijn PCB's met koperen kern geschikt voor R&D-projecten in kleine batches?
Absoluut. Snelle prototyping maakt een vroege verificatie van de thermische prestaties en de haalbaarheid van het ontwerp mogelijk.
Vraag 4: Ondersteunt Anhui Hongxin wereldwijde klanten?
Ja. We bedienen klanten over de hele wereld, met een stabiele export naar Zuidoost-Azië, Europa en Amerika.
Terwijl elektronische systemen zich blijven ontwikkelen in de richting van een hogere vermogensdichtheid, hogere integratie en grotere betrouwbaarheid, zijn PCB's met koperen kern een onmisbare technologie geworden. Het kiezen van een productiepartner die het ontwerp en de productie van koperen kern-PCB's echt begrijpt, is een cruciale stap in de richting van productconcurrentievermogen op de lange termijn.
