Enkel-, dubbel- en meerlaagse PCB: typen en hoe te kiezen

Enkelzijdige PCB's zijn de juiste keuze voor eenvoudige, goedkope toepassingen; dubbelzijdige PCB's zijn geschikt voor gematigde complexiteit met budgetbeperkingen; en meerlaagse PCB's zijn essentieel voor ontwerpen met hoge dichtheid, hoge snelheid of geluidsgevoelige ontwerpen. Deze drie PCB-typen vertegenwoordigen een vooruitgang in de complexiteit, mogelijkheden en kosten van de productie, elk met een duidelijk gedefinieerde reeks toepassingen waar deze het beste resultaat opleveren. Een enkelzijdig bord dat kost $ 0,50 om te produceren is de juiste technische en commerciële beslissing voor een standaard LED-controller; datzelfde bord zou een onpraktisch startpunt zijn voor een 5G-modem. Het begrijpen van de structurele, elektrische en productieverschillen tussen deze drie categorieën vormt de basis voor het nemen van goede PCB-beslissingen vanaf de vroegste ontwerpfase.

Hoe het aantal PCB-lagen de mogelijkheden definieert

Een printplaat is een gelamineerde structuur van geleidende koperlagen, gescheiden door isolerend substraatmateriaal, meestal FR4 glas-epoxylaminaat. Het aantal koperlagen bepaalt hoeveel onafhankelijke routeringskanalen er binnen het bord bestaan, wat op zijn beurt de routeringsdichtheid, signaalintegriteit, kwaliteit van de stroomdistributie en elektromagnetische compatibiliteit (EMC) prestaties regelt.

De drie fundamentele laagconfiguraties vertegenwoordigen elk een afzonderlijk niveau van technische capaciteiten:

• Enkelzijdige printplaat (1 koperlaag): Alle geleidende sporen bevinden zich aan één kant van het substraat. Componentmontage en trace-routing beslaan hetzelfde vlak, waardoor de routeringsdichtheid wordt beperkt tot wat kan worden bereikt zonder cross-overs.
• Dubbelzijdige printplaat (2 koperlagen): Er zijn kopersporen aanwezig op beide zijden van het substraat, verbonden via doorgeplateerde gaten (PTH). Componenten kunnen aan één of beide zijden worden gemonteerd, waardoor de routeringscapaciteit grofweg wordt verdubbeld ten opzichte van enkelzijdige platen.
• Meerlaagse printplaat (4 koperlagen): Meerdere koperlagen zijn gelamineerd in een enkele bordstructuur met interne routeringslagen, speciale voedingsvlakken en grondvlakken. Het aantal lagen varieert van 4 tot 50 in geavanceerde toepassingen 4, 6, 8 en 10 lagen zijn de meest voorkomende commerciële configuraties.

De rol van substraatmateriaal

Alle drie de PCB-typen gebruiken dezelfde basissubstraatopties, hoewel de materiaalkeuze kritischer wordt naarmate het aantal lagen toeneemt. FR4 (glasversterkte epoxy, Tg 130–170°C) is de standaard voor de meeste commerciële en industriële toepassingen. Hoogfrequente ontwerpen hierboven 1 GHz vereisen steeds meer laminaten met laag verlies, zoals Rogers 4003C (diëlektrische constante εr = 3,55, verliestangens 0,0027) of Isola IS680 om de signaalintegriteit over meerdere lagen te behouden - een overweging die bij de meeste enkelzijdige toepassingen niet voorkomt.

Enkelzijdige printplaat : Structuur, sterke punten en ideale toepassingen

Bij een enkelzijdige printplaat is één laag koperfolie op één zijde van het isolerende substraat bevestigd. Componenten worden doorgaans aan de koperzijde gemonteerd (voor componenten met doorlopende gaten lopen de aansluitdraden door het bord en worden aan de koperzijde gesoldeerd) of op de kale substraatzijde, waarbij SMD-componenten aan de tegenoverliggende zijde aan koperen pads zijn gesoldeerd.

Productieproces en kostenvoordeel

Enkelzijdige platen worden vervaardigd door een eenvoudig subtractief proces: met koper bekleed substraat wordt bedekt met fotoresist, belicht door een circuitpatroonfilm, ontwikkeld en geëtst om ongewenst koper te verwijderen. De afwezigheid van doorlopende beplating, laminering van de binnenlaag en meerdere uitlijningsbewerkingen maken enkelzijdige PCB's tot het eenvoudigste en goedkoopste PCB-type om te vervaardigen.

Bij productie in grote volumes (100.000 stuks) kan een standaard enkelzijdige FR4-plaat van 100 × 80 mm worden geproduceerd voor $ 0,10 - $ 0,50 per eenheid . Dit kostenvoordeel is aanzienlijk voor consumentenelektronica met strakke doelstellingen op het gebied van de stuklijst.

Ontwerpbeperkingen van enkelzijdige platen

De fundamentele beperking van een enkelzijdig ontwerp is dat sporen elkaar niet kunnen kruisen zonder een verbindingsdraad of weerstand van nul ohm; er is geen tweede laag die over een bestaand spoor kan worden geleid. Dit beperkt de circuitcomplexiteit tot ontwerpen waarbij alle verbindingen kunnen worden gerouteerd in een niet-kruisende vlakke configuratie. Praktische bovengrenzen voor enkelzijdige ontwerpen zijn doorgaans:

• Aantal componenten onder ongeveer 30-50 doorlopende gaten of SMD-componenten
• Nettoaantal onder ongeveer 50–80 verbindingen
• Geen hoogfrequente signaalpaden die gecontroleerde impedantie of afscherming vereisen
• Geen vereiste voor speciale stroom- of grondvlakken

Waar enkelzijdige printplaten uitblinken

Enkelzijdige platen worden nog steeds in grote volumes geproduceerd voor een reeks gerenommeerde toepassingen:

• LED-verlichtingsdrivers en controllers: Eenvoudige stroomschakelcircuits met lage componentdichtheid en geen hoogfrequente vereisten
• Basisvoedingskaarten: Transformator-, gelijkrichter- en filtercircuits die robuust koper vereisen voor stroomsporen, maar een minimale complexiteit van de signaalroutering
• Afstandsbedieningen en eenvoudige consumentenelektronica: Rekenmachines, basisspeelgoed en IR-afstandsbedieningen waarbij het circuit goed is ingeburgerd en kostenminimalisatie de drijvende kracht is achter het ontwerp
• Sensorinterfacekaarten: Eenvoudige analoge conditioneringscircuits voor temperatuur-, druk- of naderingssensoren in apparaten
• Automotive relais- en zekeringborden: Schakelcircuits met hoge stroomsterkte waarbij spoorbreedte en thermisch beheer belangrijker zijn dan routeringsdichtheid

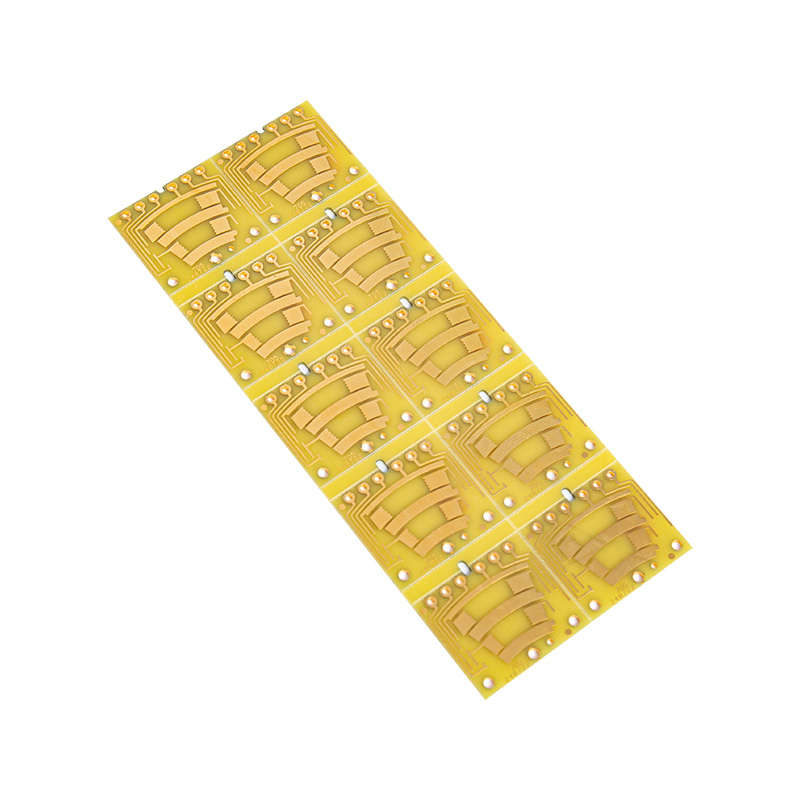

Dubbelzijdige PCB: verhoogde dichtheid en breder toepassingsbereik

Een dubbelzijdige printplaat voegt een tweede koperlaag toe aan de andere kant van het substraat en verbindt de twee lagen via plated through holes (PTH), met koper beklede boorgaten die elektrische verbindingen creëren tussen de bovenste en onderste koperlagen. Deze enkele toevoeging verandert fundamenteel de ontwerpruimte die de ingenieur ter beschikking staat.

Doorlopende gaten: de sleuteltechnologie

PTH-via's worden door de volledige plaatdikte geboord en vervolgens gegalvaniseerd met koper tot een wanddikte van Minimaal 25 µm per IPC-6012 Klasse 2 (standaard commercieel) of Minimaal 20 µm per klasse 1. De beplating zorgt voor een betrouwbare elektrische en mechanische verbinding tussen de lagen. Via boordiameters in standaard dubbelzijdige fabricage variëren van 0,2 mm tot 6,3 mm , met afgewerkte gatgroottes die 0,1–0,15 mm kleiner zijn dan de boordiameter na het galvaniseren.

De toevoeging van PTH-productie voegt chemische koperafzetting, galvanisatie en extra inspectiestappen toe aan het fabricageproces, waardoor de kosten per eenheid met ongeveer 30–60% ten opzichte van enkelzijdig met een gelijkwaardig bordformaat en -volume, maar met ongeveer het dubbele van de routeringscapaciteit.

Ontwerpmogelijkheden van dubbelzijdige borden

• Trace crossover-resolutie: Elk traceringsconflict op de bovenste laag kan worden opgelost door via een via naar de onderste laag te gaan, onder de conflicterende tracering door te gaan en terug te keren. Dit elimineert de beperking van de verbindingsdraad bij enkelzijdige ontwerpen.
• Toename van de componentdichtheid: SMD-componenten kunnen op beide zijden van het bord worden geplaatst, waardoor de componentdichtheid mogelijk wordt verdubbeld op hetzelfde bordoppervlak – van cruciaal belang voor industriële en consumententoepassingen met beperkte ruimte.
• Gedeeltelijke stroom- en grondreferentie: Eén laag kan voornamelijk worden gebruikt voor stroom- en gronddistributie, terwijl de andere de signaalroutering afhandelt - een verbetering ten opzichte van enkelzijdig, maar zonder de volledige voordelen van speciale interne vlakken.
• Signaalroutering met gemiddelde frequentie: Dubbelzijdige kaarten ondersteunen gecontroleerde impedantiesporen voor signalen tot ongeveer 100–200 MHz bij een zorgvuldig ontwerp, maar zonder een grondvlakreferentie is de impedantiecontrole minder nauwkeurig dan bij meerlaagse ontwerpen.

Typische toepassingen voor dubbelzijdige PCB's

• Industriële besturingskaarten: PLC's, motorcontrollers, relaislogica en HVAC-bedieningspanelen waarbij een gematigde componentdichtheid en gemengde signaal-/stroomroutering vereist zijn
• Medische instrumenten: Diagnostische apparatuur, patiëntbewakingsapparatuur en infuuspompen waarbij betrouwbaarheid van cruciaal belang is, maar de signaalfrequenties gematigd zijn
• Carrosserie-elektronica voor auto's: Dashboardmodules, carrosseriecontrole-eenheden en sensorclusters waarbij de circuitcomplexiteit groter is dan de enkelzijdige mogelijkheden, maar de meerlaagse kosten niet rechtvaardigt
• Vermogenselektronica: Omvormers, DC-DC-converters en UPS-kaarten waarbij zowel stroom- als signaalsporen naast elkaar bestaan en scheiding boven/onder lay-outvoordelen biedt
• Consumentenelektronica uit het middensegment: Audioversterkers, netwerkswitches en domoticacontrollers

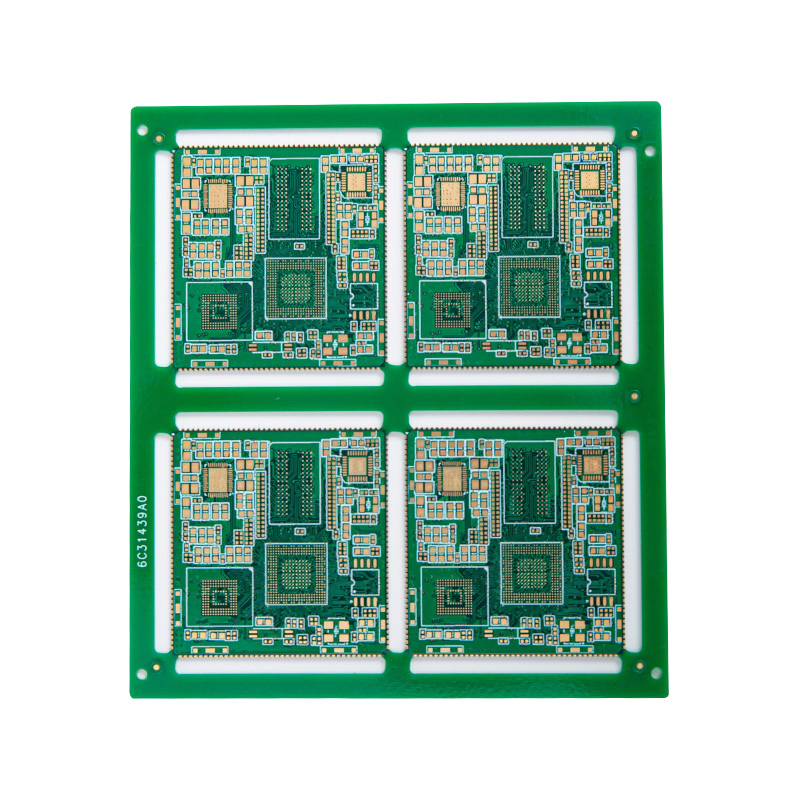

Meerlaagse printplaat : Hoge dichtheid, hoge prestaties en signaalintegriteit

Meerlaagse PCB's bereiken mogelijkheden die fundamenteel ontoegankelijk zijn voor enkel- of dubbelzijdige ontwerpen - niet alleen door extra routeringscapaciteit, maar door kwalitatief verschillende elektrische prestaties mogelijk gemaakt door interne aardvlakken, voedingsvlakken en gecontroleerde differentiële paarroutering in een afgeschermde omgeving.

Hoe meerlaagse platen worden vervaardigd

Meerlaagse fabricage begint met individuele dubbelzijdige binnenlaagkernen, elk verwerkt als een op zichzelf staand dubbelzijdig bord (afbeelding, etsen, inspecteren). De binnenste lagen worden vervolgens uitgelijnd met behulp van precisieregistratiepennen en samen gelamineerd met prepreg (vooraf geïmpregneerde glasvezel-epoxy) hechtlagen in een verwarmde hydraulische pers op 170–200°C en 250–400 psi . Na het lamineren worden de buitenste lagen verwerkt, boren en PTH-plating verbinden alle lagen en is de plaat klaar.

Laag-tot-laag registratienauwkeurigheid is typisch bij hoogwaardige meerlaagse fabricage ±75–100 µm , waarbij ervoor wordt gezorgd dat de boorlocaties op één lijn liggen met koperen kussentjes op alle interne lagen. Geavanceerde fabricage met lasergeboorde microvia's zorgt voor registratie binnenin ±25 µm voor HDI-kaarten (High Density Interconnect).

Stroom- en grondvlakken: het kernvoordeel van meerdere lagen

Het wijden van interne lagen aan massieve koperen stroom- en aardvlakken biedt drie cruciale voordelen die niet kunnen worden gerepliceerd in ontwerpen met twee lagen:

• Gecontroleerde impedantieroutering: Signaalsporen op buitenlagen met een direct aangrenzend grondvlak (meestal 0,1–0,2 mm scheiding ) vormen een goed gedefinieerde transmissielijn met een berekenbare karakteristieke impedantie. Een 50Ω microstrip op een standaard 4-laags bord vereist een spoorbreedte van ongeveer 0,2–0,3 mm afhankelijk van de diëlektrische dikte - haalbaar en berekenbaar met precisie die niet beschikbaar is in tweelaagse ontwerpen.
• Prestaties van het stroomdistributienetwerk (PDN): Een massief koperen voedingsvlak zorgt voor stroomtoevoer met lage impedantie naar alle componenten op het bord tegelijk, waardoor ruis in de voeding (Vdd-rimpel) en de inductie van stroomtoevoerpaden worden verminderd. Dit is van cruciaal belang voor snelle digitale IC's die grote transiënte stromen trekken tijdens schakelgebeurtenissen.
• EMI-afscherming: Interne grondvlakken fungeren als elektromagnetische schilden tussen signaallagen, waardoor overspraak tussen aangrenzende routeringslagen wordt verminderd en de uitgestraalde emissies worden beperkt. Een bord met vier lagen bereikt doorgaans een 10–15 dB lagere uitgestraalde EMI dan een gelijkwaardig tweelaags ontwerp bij hoge frequenties – vaak het verschil tussen wel en niet slagen voor de FCC- of CE-certificering.

Layer Stack-Up-strategie voor algemene configuraties

De opstelling van signaal-, stroom- en aardlagen binnen een meerlaagse stapeling bepaalt de elektrische prestaties van het bord. Een slecht stapelontwerp doet de voordelen van extra lagen teniet; Een goed stapelontwerp maximaliseert de signaalintegriteit en PDN-prestaties binnen het minimale aantal lagen.

Blinde en begraven via's in geavanceerde meerlaagse ontwerpen

Standaard doorgangen in meerlaagse platen verbruiken pad- en anti-pad-ruimte op elke laag waar ze doorheen gaan, zelfs lagen die ze niet verbinden. In ontwerpen met hoge dichtheid met BGA-componenten met fijne steek ( Spoed van 0,4–0,5 mm ), nemen through-hole via's te veel routeringsruimte in beslag. Blinde via's (die alleen de buitenste lagen met de binnenste lagen verbinden) en ondergrondse via's (die de binnenste lagen verbinden zonder het buitenoppervlak te bereiken) maken fan-out routing onder BGA's mogelijk die via's met doorlopende gaten niet kunnen bereiken. Deze technologieën voegen toe 30-80% van de fabricagekosten maar zijn essentieel voor moderne processor- en geheugenrouting met hoge dichtheid.

Toepassingen waarvoor meerlaagse PCB's nodig zijn

• Smartphones en tablets: 6-10-laags kaarten met HDI-constructie, BGA's met fijne toonhoogte en differentiële paren met gecontroleerde impedantie voor USB 3.x-, MIPI- en PCIe-interfaces
• Server- en netwerkapparatuur: 8-16-laags kaarten die multi-gigabit SerDes-lanes, DDR5-geheugeninterfaces en PCIe Gen4/Gen5-verbindingen routeren
• Automotive ADAS en ECU's: 6-12-laags platen in veiligheidskritische systemen die EMC-conformiteit en snelle routering van sensorinterfaces vereisen
• 5G-basisstation en RF-elektronica: Gemengde gelamineerde meerlaagse borden met RF-lagen met laag verlies en standaard FR4 digitale lagen in dezelfde stapeling
• Elektronica voor ruimtevaart en defensie: Zeer betrouwbare meerlaagse platen volgens IPC Klasse 3-normen met laminaten met groter temperatuurbereik

Directe vergelijking: enkelzijdig versus dubbelzijdig versus meerlaagse PCB

Hoe u het juiste PCB-type voor uw ontwerp kiest

Het beslissingskader voor de selectie van PCB-types moet een reeks ontwerpbeperkingen in volgorde van prioriteit doorlopen. Kostenoptimalisatie is alleen geldig nadat is bevestigd dat aan de functionele eisen is voldaan; het selecteren van een enkelzijdig bord om kosten te besparen en vervolgens ontdekken dat de routing onmogelijk is, verspilt meer tijd en geld dan de aanvankelijke besparing.

1. Beoordeel de signaalfrequentievereisten: Als een signaal op het bord hierboven werkt 100 MHz , of als een interface een gecontroleerde impedantie vereist (USB 2.0/3.x, HDMI, PCIe, DDR-geheugen, RF-traces), is een meerlaags bord met een aardvlakreferentie vereist. Dit enkele criterium sluit enkel- en dubbelzijdige borden uit voor de meeste moderne digitale ontwerpen.
2. Evalueer het aantal componenten en de verpakking: Als het ontwerp een BGA-, QFN- of CSP-component met fijne steek bevat met een steek van minder dan 0,8 mm, vereist fan-out routing bijna altijd minimaal een bord met vier lagen. BGA-componenten met een steek van minder dan 0,5 mm vereisen doorgaans HDI met blinde/begraven via's, ongeacht het aantal lagen.
3. Controleer EMC-vereisten: Ontwerpen die FCC Deel 15 Klasse B, CE of EMC-certificering voor auto's vereisen in de aanwezigheid van een klok of schakelfrequentie hierboven 30 MHz zal vrijwel altijd betrouwbaarder de certificering doorstaan met een meerlaags bord met de juiste grondvlakken dan met een tweelaags ontwerp, ongeacht de gebruikte filterbenadering.
4. Beoordeel de complexiteit van routering: Als een voorlopige plaatsing en routering van componenten op een tweelaags bord resulteert in meer dan 5-10% niet-gerouteerde verbindingen, of buitensporige compromissen in de tracelengte voor kritische signalen vereist, is de overstap naar een vierlaags bord economischer dan verder itereren op een tweelaagse lay-out.
5. Bevestig volume- en kostendoelstellingen: Pas nadat is bevestigd dat aan de functionele vereisten is voldaan, mogen beslissingen over het aantal lagen worden genomen. Voor basisproducten met grote volumes waarbij daadwerkelijk aan de functionele eisen wordt voldaan door enkel- of dubbelzijdige platen, is het kostenvoordeel aanzienlijk en de moeite waard om te optimaliseren.

Wanneer het upgraden van het aantal lagen voordeliger is dan het lijkt

Een veel voorkomende misvatting is dat het kiezen van een lager aantal lagen altijd de totale projectkosten verlaagt. In de praktijk overschrijden de extra technische tijd die wordt besteed aan het routeren van een compact ontwerp op te weinig lagen, de toename van het bordoppervlak die nodig is om routeringsconflicten op te lossen, en de kosten voor het opnieuw testen van EMC na een mislukte certificeringsrun vaak het verschil in fabricagekosten tussen een bord met twee lagen en vier lagen. Een bord met vier lagen kost ongeveer 2 à 2,5 keer meer dan een bord met twee lagen bij prototypehoeveelheden – vaak een verschil van €30 – €80 per bord – maar het vermijden van één EMC-testcyclus bespaart €5.000 – €20.000 aan laboratoriumkosten en engineeringtijd.

PCB-ontwerpregels en minimale featuregroottes per bordtype

Door de minimale featuregroottes te begrijpen die op elk PCB-type haalbaar zijn, kunnen ontwerpers vermijden afmetingen te specificeren die de capaciteiten van de door hen gekozen fabrikant te boven gaan - een veelvoorkomende oorzaak van vertragingen bij prototypes en onverwachte kostenstijgingen.

Controleer altijd de specifieke ontwerpregels bij de door u gekozen fabrikant voordat u de lay-out voltooit. De capaciteiten van fabrikanten variëren, en ontwerpen volgens de absolute minimumwaarden hierboven zonder bevestiging verhoogt het risico op rendementsproblemen en de daarmee samenhangende kostenboetes. Een praktische aanpak is om 130-150% van de door de fabrikant aangegeven minimumwaarden te bereiken voor niet-kritieke sporen en spaties, waarbij minimumregelkenmerken alleen worden gereserveerd voor gebieden waar ze echt nodig zijn.
