Een printplaat ontwerpen en repareren: een complete beginnershandleiding

Wat is een PCB en waarom ontwerp ertoe doet

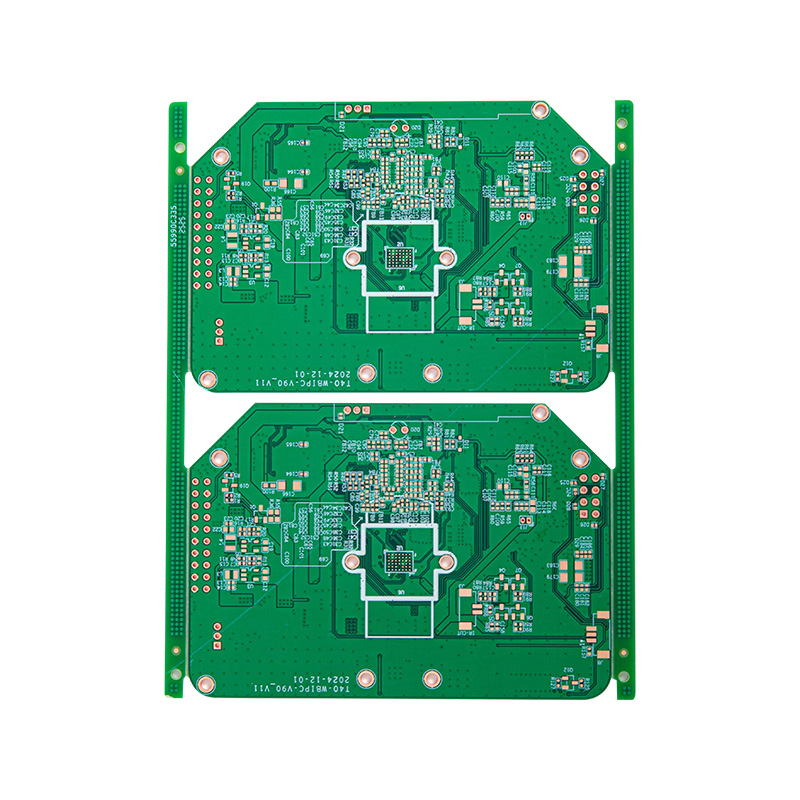

Een printplaat (PCB) vormt de fysieke basis van vrijwel elk elektronisch apparaat – van smartphones tot industriële controllers. Het ondersteunt en verbindt componenten mechanisch met behulp van geleidende koperen sporen die zijn geëtst op een niet-geleidend substraat, meestal FR4-glasvezel. Zorg dat het ontwerp vanaf het begin goed is bepaalt niet alleen of een circuit werkt, maar ook of het op grote schaal produceerbaar, betrouwbaar en kosteneffectief zal zijn.

PCB-ontwerp verschilt van schematisch ontwerp. Een schema definieert de logische verbindingen tussen componenten; een PCB-indeling vertaalt deze verbindingen naar fysieke geometrie: spoorbreedtes, laagstapelingen, plaatsing van componenten en boorgaten. Fouten in de lay-outfase kunnen problemen met de signaalintegriteit, overmatige elektromagnetische interferentie (EMI), thermische storingen of regelrechte kortsluitingen veroorzaken die een perfect schema nooit zou voorspellen.

Hoe een PCB te ontwerpen: het stapsgewijze proces

De PCB-ontwerpworkflow volgt een consistente volgorde, ongeacht de gebruikte software. Door elke fase te begrijpen, wordt herbewerking voorkomen en worden productiefouten verminderd.

Stap 1 — Teken het schema

Voordat een enkel onderdeel op een PCB-canvas wordt geplaatst, moet het schema compleet en foutloos zijn. Gebruik EDA-software (Electronic Design Automation), zoals KiCad (gratis), Altium Designer, Eagle of EasyEDA om alle componenten te tekenen, referentie-aanduidingen toe te wijzen en een Electrical Rules Check (ERC) uit te voeren. Elke onopgeloste ERC-waarschuwing in deze fase wordt doorgevoerd in de lay-out.

Stap 2 — Definieer de bordomtrek en de laagstapeling

Stel de bordafmetingen in de PCB-editor in. Voor beginners is een 2-laags bord (bovenkant koper, onderkant koper) voldoende voor de meeste hobby- en laagfrequente commerciële projecten. Snelle digitale of RF-ontwerpen kunnen vier of meer lagen vereisen om speciale grond- en stroomvlakken te bieden die de impedantie regelen. Specificeer het materiaal, de dikte van de afgewerkte plaat (doorgaans 1,6 mm) en het kopergewicht (doorgaans 1 oz/ft²).

Stap 3 — Plaats componenten strategisch

Importeer de netlijst uit het schema en begin met het plaatsen van componenten. Volg deze plaatsingsprincipes:

• Plaats eerst connectoren en montagegaten om de mechanische beperkingen van het bord te verankeren.
• Groepeer componenten op functie: houd de stroomregeling, analoge en digitale secties fysiek gescheiden om ruiskoppeling te verminderen.
• Plaats ontkoppelcondensatoren zo dicht mogelijk bij IC-voedingspinnen – idealiter binnen 0,5 mm.
• Oriënteer componenten om het kruisen van sporen te minimaliseren, waardoor het aantal benodigde via's wordt verminderd.

Stap 4 — Routesporen

Routing zet het rattennest (niet-gerouteerde verbindingen weergegeven als rechte lijnen) om in fysieke kopersporen. Belangrijke regels die u moet volgen:

• Spoorbreedte moet worden gedimensioneerd voor de stroom die het voert. Een spoor van 0,25 mm kan onder normale omstandigheden ongeveer 0,5 A verwerken; een spoor van 1 mm kan ongeveer 2 A verwerken. Gebruik een online spoorbreedtecalculator voor precisie.
• Stroom- en grondsporen moet breder zijn dan signaalsporen – minimaal 0,5–1 mm voor kaarten met laag vermogen.
• Vermijd hoeken van 90° in sporen; gebruik hoeken of bochten van 45° om zuurvangsten tijdens het etsen te voorkomen en impedantie-discontinuïteiten bij hoge frequenties te verminderen.
• Gebruik een kopergieter (grondvulling) op ongebruikte plaatgebieden om een ​​stevig grondreferentievlak te creëren.

Stap 5 — Voer Design Rule Check (DRC) uit en genereer Gerbers

Voer de DRC-tool uit om overtredingen van de minimale vrije ruimte, niet-verbonden netten of zeefdrukoverlappingen op te sporen. Zodra het bord is geslaagd, exporteert u Gerber-bestanden (één per laag) en een boorbestand. Deze bestanden zijn wat PCB-fabrikanten gebruiken om uw bord te vervaardigen. De meeste fabrikanten – JLCPCB, PCBWay, OSH Park – accepteren het standaard Gerber RS-274X-formaat.

Een printplaat maken: fabricageopties

Zodra de ontwerpbestanden klaar zijn, zijn er twee praktische routes naar een fysiek bord: professionele fabricage of doe-het-zelf-etsen.

Voor beginners wordt het bestellen bij een professionele PCB-fabrikant sterk aanbevolen. Vijf 2-laags platen van 100 x 100 mm kosten doorgaans minder dan $ 5 USD bij budgetdiensten, zonder dat er een minimum bestelhoeveelheid vereist is. Het kwaliteitsvoordeel – soldeermasker, zeefdruk, HASL- of ENIG-afwerking – is voor die prijs onmogelijk te repliceren met doe-het-zelf-methoden.

Een printplaat repareren: veelvoorkomende fouten diagnosticeren en repareren

PCB-reparatie is een systematisch proces van foutisolatie vóór fysieke interventie. Als u probeert onderdelen te vervangen zonder eerst de hoofdoorzaak te identificeren, verspilt u onderdelen en riskeert u verdere schade.

Visuele inspectie eerst

Zoek onder vergroting (10× loep of digitale microscoop) naar: verbrande componenten (verkleuring, gebarsten behuizingen), koude soldeerverbindingen (doffe, korrelige of gebarsten filets), soldeer bruggen (onbedoelde kortsluiting tussen aangrenzende pads), en opgeheven kussentjes (koperen kussen gedelamineerd van het substraat). Veel fouten zijn zichtbaar voordat er elektrische tests worden uitgevoerd.

Isolatie van elektrische fouten

Gebruik een digitale multimeter (DMM) in de continuïteitsmodus om vermoedelijke kortsluitingen tussen voeding en aarde te controleren. Vergelijk in de weerstandsmodus de meetwaarden met het schema. Een in-circuit ESR-meter is van onschatbare waarde voor het testen van elektrolytische condensatoren zonder desolderen - een condensator met een ESR van meer dan 1–5 Ω (afhankelijk van de classificatie) faalt doorgaans en zal instabiliteit van de stroomvoorziening of rimpelgerelateerde storingen veroorzaken.

Algemene reparaties en technieken

• Een koude verbinding opnieuw solderen: Breng nieuw vloeimiddel aan, houd de punt van de soldeerbout gedurende 2 à 3 seconden tegen de verbinding en voeg vervolgens een kleine hoeveelheid 63/37 tin-lood of SAC305 loodvrij soldeer toe. De filet moet glad en glanzend zijn.
• Een soldeerbrug verwijderen: Breng flux aan en sleep vervolgens een schone ijzeren punt over de brug. Als het probleem aanhoudt, gebruik dan een koperen desoldeervlecht (lont) die stevig tegen de brug wordt gedrukt met de ijzeren punt erop.
• Een gebroken spoor repareren: Schraap het soldeermasker aan beide zijden van de breuk 5-10 mm terug, vertin het blootliggende koper en overbrug de opening met een draadwikkeldraad van 30 AWG of soldeer. Zet vast met een dotje UV-uithardende PCB-reparatielak.
• Een beschadigd doorgaand gat vervangen: Gebruik een desoldeerpomp of lont om oud soldeer te verwijderen, til het onderdeel op, reinig de gaten met een boor van 0,8 mm als deze verstopt zijn, plaats het vervangende soldeer en soldeer vanaf de andere kant.
• SMD-componenten vervangen: Gebruik voor kleine passieve onderdelen (0402, 0603) een pincet met fijne punt en een soldeerbout met een beitelpunt van 1-2 mm. Voor IC's met veel pinnen is het nabewerken met hete lucht sneller: breng flux aan, stel het nabewerkingsstation in op 320–360 °C (aanpassen voor loodvrij) en beweeg het mondstuk in een cirkelvormig patroon totdat het onderdeel vrij omhoog komt.

Verificatie na reparatie

Reinig de printplaat na elke reparatie met isopropylalcohol (IPA 99%) en een ESD-veilige borstel om fluxresten te verwijderen, die na verloop van tijd licht corrosief kunnen zijn en lekstromen kunnen veroorzaken in circuits met hoge impedantie. Test de continuïteit op gerepareerde knooppunten opnieuw voordat u de stroom inschakelt. Voor kaarten die een stroomstoring hebben ondervonden, gebruikt u een bankvoeding met instelbare stroombegrenzing. Stel de limiet in op 10-20% van de normale bedrijfsstroom en verhoog de spanning langzaam terwijl u let op onverwacht stroomverbruik.

PCB-ontwerptips voor beginners: fouten die u moet vermijden

De meeste PCB-fouten bij beginners zijn het gevolg van een klein aantal terugkerende fouten. Bewustwording van deze patronen vermindert de succespercentages van de eerste spin aanzienlijk:

1. Verkeerde voetafdruk: Controleer altijd de voetafdrukken van de componenten aan de hand van de fysieke gegevensbladafmetingen voordat u bestelt. Een 0805-condensatorvoetafdruk accepteert geen 1206-pakket. Controleer de afmetingen van het landpatroon (padgrootte, steek en binnenplaats) aan de hand van het door de fabrikant aanbevolen landpatroon, en niet alleen de afmetingen van het componentlichaam.
2. Thermische verlichting negeren: Grote koperen gietstukken die rechtstreeks op de doorlopende componentpads zijn aangesloten, maken het solderen uiterst moeilijk. Gebruik thermische reliëfspaken (meestal 4 aansluitingen, 0,3–0,5 mm breed) tussen het kussen en de gietvorm, zodat het kussen snel de soldeertemperatuur kan bereiken.
3. Onvoldoende ruimte rond montagegaten: Zorg ervoor dat er minimaal 3 mm uitsluitingszone rond de montagegaten is als u metalen afstandhouders gebruikt, om te voorkomen dat schroeven blootliggende sporen of via's kortsluiten.
4. Geen testpunten: Voeg blootliggende koperen testpads toe aan belangrijke knooppunten (stroomrails, aarde en kritische signalen) voordat u deze naar de fabriek verzendt. Ze kosten niets bij de productie en besparen uren tijdens het debuggen.
5. De beoordelingscontrolelijst overslaan: Voordat u Gerbers genereert, moet u een standaardchecklist doorlopen: alle componenten geplaatst, alle netten gerouteerd, DRC schoon, bordomtrek gesloten, boorbestand opgenomen, laagtoewijzingen correct. Een beoordeling van 10 minuten voorkomt een re-spincyclus van 2 weken.

Eén praktische maatstaf: Professionele PCB-ontwerpers streven naar een succespercentage bij de eerste spin van meer dan 90%. Beginners behalen gewoonlijk 50-60% bij de eerste poging – niet vanwege complexe fouten, maar vanwege vermijdbare voetafdruk- en opruimingsfouten die een gestructureerd beoordelingsproces zou kunnen opvangen.
